各種 L型同軸中継コネクタ L型変換コネクタ
①M-LA（MP-MJのL型） ・N-LA（NP-NJのL型）
L型変換同軸コネクタ・中継同軸コネクタ
②BNC-LA（BNCP-BNCJのL型）
③F-LA（FP-FJのL型）中継 ・SMA-LA（SMAP-SMAJのL型）中継 ・BNC-LA
L型変換同軸コネクタ・中継同軸コネクタ
④NP-MJ-L ・MP-NJ-L
L型変換同軸コネクタ・中継同軸コネクタ
⑤MJ-BNCP-L ・MP-BNCJ-L
L型変換同軸コネクタ・中継同軸コネクタ
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 / コネクタ / 圧着端子 チューブ類 / テープ類 / 各種アッセンブリ
詳細はお問合せ下さい
サンコー電商 有限会社 sunco corporation
TEL0774-99-7500
FAX0774-88-6299
E-mail info@sunco35.com
カールコード （CURL）（産業用電線/資材）
電話線・マイクケーブルなどに幅広く使用されております
各種製作対応可
例①0.2sqX4C（4芯の内 1芯ｼｰﾙﾄﾞ）
全長3m（カール約40cm）
全長5m（カール約85cm）
例②0.2X7C（7芯の内 1芯ｼｰﾙﾄﾞ）
全長3m（カール約40cm）
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
カールコード
☆電線種類 VCTF黒
☆電線サイズ
・0.15sq・0.2sq・0.3sq・0.5sq・0.75sq・1.25sq・2sqまで対応可
・2C・３C・４C・５C・（６C）まで対応可
☆カール長は最大 約２mまでご指定可能
☆シールド線 有り 無し
☆耳出し（両端のストレート部分）基本 両端 約15cm
例③カールコード製作品 VCTF 0.2ｘ3C カール長30㎝
④VCTF 黒 シールド付 0.15X3C
※カール長と両端の耳出し指定で製作可能
⑤MVVS 黒 シールド付 0.3X4C
カールCURL 伸縮自由
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
☆電線種類 VFF平行線 黒
☆電線サイズ
・1.25sq対応可
☆カール長は最大 約２mまでご指定可能
☆耳出し（両端のストレート部分）基本 両端 約15cm
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL https://www.sunco35.com/
E-mail info@sunco35.com
各種無線機の電源コード
①４Ｐ電源ｺｰﾄﾞセット＆４Ｐカプラ
基台用・中継用の4P セット
※電源コード4Pと中継・基台用で結合可
：
②６Ｐ電源ｺｰﾄﾞセット
画像 右側が６Ｐ用電源コードに使用
画像 左側が６Ｐ用基台用（中継にもご利用）
：
各種無線機の変換電源コード
①４Ｐ-６M（6P電源⇒4P電源）による変換電源コード
3.5sq 赤/黒
画像 右側が６Ｐ中継 画像 左側が４Ｐ
※6P電源コードから4P電源コードに変換
②４Ｐ-2M（2極・T型電源⇒4P電源）による電源変換コード
3.5sq 赤/黒
画像 左側が2P中継 画像 左右側が4Ｐ
※2P電源コード⇒4P電源コードに変換
③2Ｐ-4M（4P電源⇒2極・T型電源）による電源変換コード
3.5sq 赤/黒
画像 左側4P中継 画像 右側が2Ｐ
※4Pの電源コードから2極の無線機に接続可能
④6Ｐ-4M（4P電源⇒6P電源）による電源変換コード
3.5sq 赤/黒
画像 左側が6P電源 画像 右側が4Ｐ中継
※4P電源コード⇒6P電源コードに変換
※その他 御希望に合わせて対応可
各種単品としての取扱もしております
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com

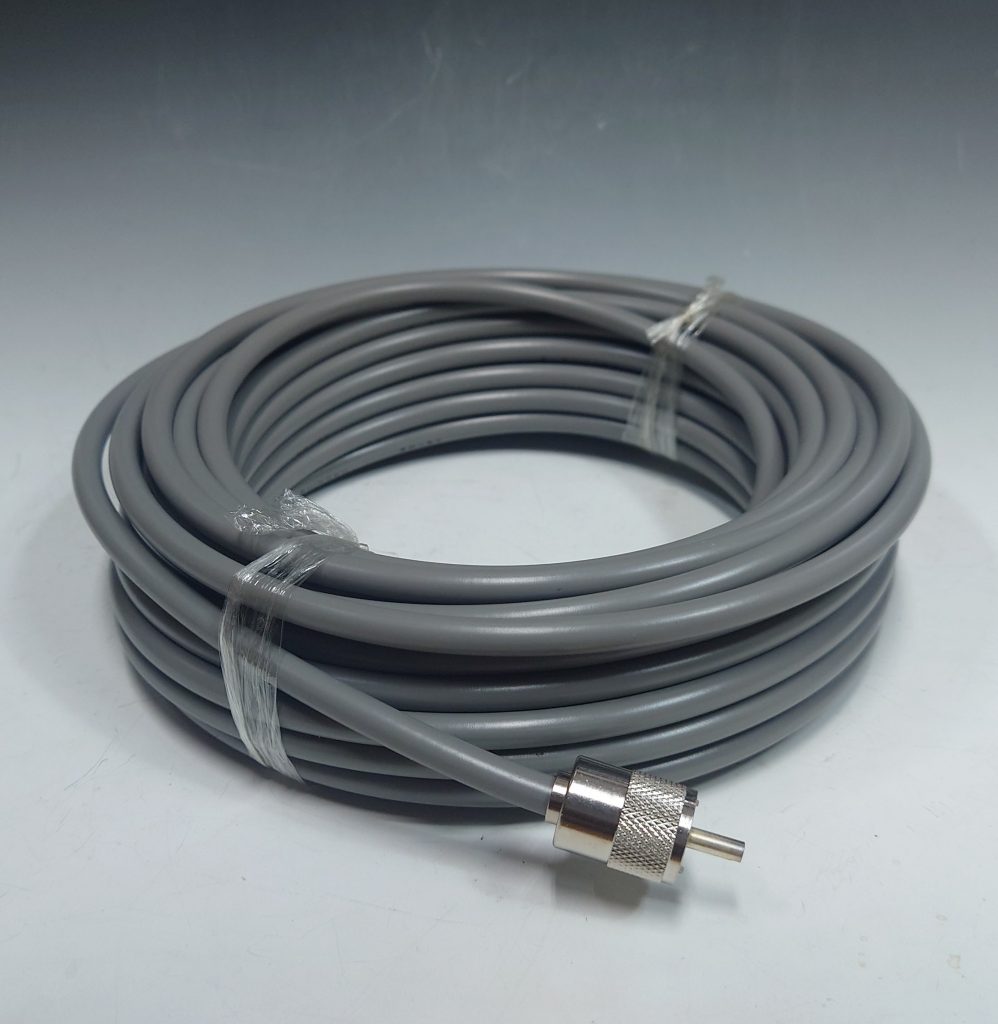

☆NP-NP フジクラ5D-SFA-LITE 同軸アッセンブリ
※各種コネクタと同軸の御指定（型番や条長）で製作可能
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 / コネクタ / 圧着端子 チューブ類 / テープ類 / 各種アッセンブリ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
E-mail info@sunco35.com
通信用・モービル 外部スピーカー・延長コード

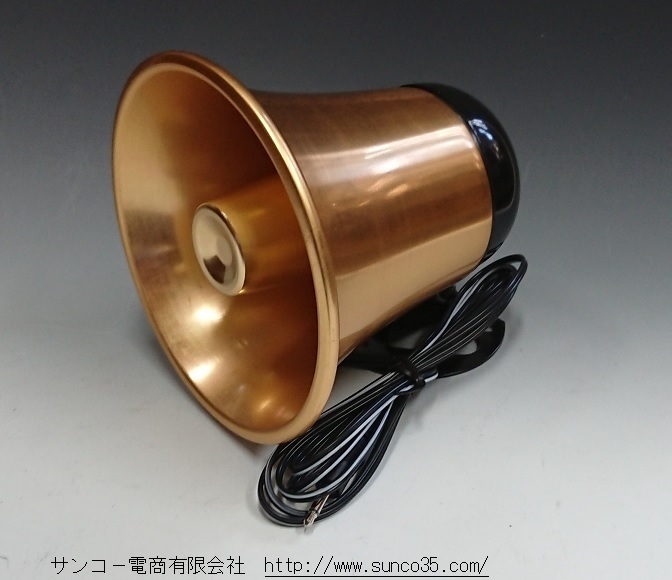

①SFB-ﾄﾗﾝﾍﾟｯﾄ（金） 外部スピーカー
ｽﾋﾟｰｶｰ径 130mm 入力 10W 8Ω
:
:
②SFB-ﾄﾗﾝﾍﾟｯﾄ（黒） 外部スピーカー
ｽﾋﾟｰｶｰ径 100mm 入力 10W 6.4Ω
※通信用・モービル トランペットスピーカー
漁船やに活躍しているトランペットタイプ
アマチュア無線・モービル機・インカムなど様々な用途に最適です
③延長コード（DC3.5φモノラルプラグーDC3.5φモノラルジャック）
外部スピーカーの延長に最適
※例）2ｍや3ｍ～対応可
その他 ご指定で延長コード製作可
：
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
☆P-SC-40（２極カプラ）矢崎
AC／DC 大容量の２極カプラ
対応電線サイズ 3.5sq・5.5sq・８sqまで対応
（6０A 対応）
各種 平行線・電源などの中継に最適
・自動車関係の電源類の中継などにも最適
・オーディオ関係の中継などにも最適
当社のパック
各種パーツ類
・矢崎 ハウジングM 7122-4123黒
・矢崎 リアホルダM 7157-6420-80茶
・矢崎 ターミナル端子 M
・矢崎 ハウジングF 7123-4123黒
・矢崎 リアホルダF 7157-6421-80茶
・矢崎 ターミナル端子 F
組立写真
結線時のイメージ
組立手順
幅広い業界で御利用頂いております
アマチュア無線・自動車関係・オーディオ関係・選挙車・自作工作など・・・
オ－プンバレルタイプ圧着工具 3.5sq・5.5sq用 対応可
8sq以上はプライヤ―などで曲げ加工プラス半田付となります。
矢崎アイテム多数取扱い
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品
/ コネクタ / 圧着端子 チューブ類 / テープ類 /
各種アッセンブリ 京都 / 電線・電材 / 商社
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500 FAX0774-88-6299
E-mail info@sunco35.com
SHMC-8（複合マイクロホンケーブル）
耐熱7本X10/0.12（約0.11sq）＋耐熱１本ｼｰｽ付横巻シールド線
合計8芯 内シールド1本のマルチケーブル
・耐熱１１０℃ 10/0.12（約0.11sq）7本 錫メッキ軟銅線 外径1.0mm
・耐熱１１０℃ 横巻シールド線 錫メッキ軟銅線 外径1.6mm
・全体 紙テープ絶縁紙→ビニル艶消黒 外径5.0mm
各種ボビン（リール巻き）
各種ﾊﾟｯｸ（小袋）
例） ５mﾊﾟｯｸ ３mパック
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
※MIC-8P（画像上部）＋モジュラプラグ（画像下部）
各種MICｺﾈｸﾀｰやﾓｼﾞｭﾗﾌﾟﾗｸﾞに対応
パーツとしても取扱可
・MIC-8P
・モジュラプラグ
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
アマチュア無線用マイク変換ケーブル（変換コード）
マイクセット接続
・S-8MI（D-8MI同等品）条長1.3m
ｱｲｺﾑﾏｲｸ変換ｹｰﾌﾞﾙ（MIC-８PXﾓｼﾞｭﾗﾌﾟﾗｸﾞ）
・S-8MK（D-8MK同等品）条長1.3m
ｹﾝｳｯﾄﾞﾏｲｸ変換ｹｰﾌﾞﾙ（MIC-8PXﾓｼﾞｭﾗﾌﾟﾗｸﾞ）
・S-88I（D-88I同等品）条長1.3m
ｱｲｺﾑ(iCOM）ﾏｲｸ変換ｹｰﾌﾞﾙ(MIC-8PXMIC-8P)
その他
在庫品として1.3m
小ロット・小分け・小口対応可
詳細はお問合せ下さい
サンコ－電商有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
e-mail info@sunco35.com
アンテナ用の同軸コネクターの紹介
L型 Mジャック と L型 Nジャック 基台用コネクター
N-DL＝（NJL・NL） M-DL＝（MJL・ML）
種類（サイズ）M型のL型コネクター
M-1.5DL（MJL-1.5・ML-1.5） （Pパーソナル（空芯）も有）
M-2.5DL（MJL-2.5・ML-2.5） （Pパーソナル（空芯）も有）
M-3DL（MJL-3・ML-3） （Pパーソナル（空芯）も有）
M-5DL（MJL-5・ML-5） （Pパーソナル（空芯）も有）
M-8DL（MJL-8・ML-8） （Pパーソナル（空芯）も有）
M-10DL（MJL-10・ML-10） （Pパーソナル（空芯）も有）
M-５WL（MJL-5W・ML-5W） （Pパーソナル（空芯）も有）
M-8WL（MJL-8W・ML-8W） （Pパーソナル（空芯）も有）
M-１０WL（MJL-10W・ML-10W） （Pパーソナル（空芯）も有）
※空芯タイプでズレ防止⇒収縮チューブ5φで対応可
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
種類（サイズ）N型のL型コネクター
N-1.5DL（NJL-1.5・NL-1.5）
N-2.5DL（NJL-2.5・NL-2.5）
N-3DL（NJL-3・NL-3）
N-5DL（NJL-5・NL-5）
N-8DL（NJL-8・NL-8）
N-10DL（NJL-10・NL-10）
N-５WL（NJL-5W・NL-5W）
N-8WL（NJL-8W・NL-8W）
N-１０WL（NJL-10W・NL-10W）
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
※Mキャップ（ベーシック・ノーマル）
※（アンテナ用）防滴キャップ
※飾りリング＝アンテナ用抑えリング
左側 ノーマル と 右側 大
大のサイズ 約5㎜厚み
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
矢崎（YAZAKI） 各種ハウジング・コネクター
YAZAKI CNｺﾈｸﾀｰ（ﾛｯｸ付）
詳細⇒http://connectors-catalog.sys.yzk.co.jp/yazaki-web/pdf/CN_A__Connectors.pdf
※ｺﾈｸﾀｰM用 7114－2020 Y-14（CNオス端子）250用
※ｺﾈｸﾀｰF用 7116－2090 Y-15（CNメス端子）250用
・矢崎 １極ﾊｳｼﾞﾝｸﾞ オスM 7122-2215 矢崎 CNオス端子Y-14
・矢崎 １極ﾊｳｼﾞﾝｸﾞ メスF 7123-2215 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 （T型）２極ﾊｳｼﾞﾝｸﾞオスM 7122-2228 矢崎 CNオス端子Y-14
・矢崎 （T型）２極ﾊｳｼﾞﾝｸﾞメスF 7123-2228 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 3極ﾊｳｼﾞﾝｸﾞ オスM 7122-2237 矢崎 CNオス端子Y-14
・矢崎 3極ﾊｳｼﾞﾝｸﾞ メスF 7123-2237 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 ４極ﾊｳｼﾞﾝｸﾞ オスM 7122-2446 矢崎 CNオス端子Y-14
・矢崎 ４極ﾊｳｼﾞﾝｸﾞ メスF 7123-2446 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 6極ﾊｳｼﾞﾝｸﾞ オスM 7122-2262 矢崎 CNオス端子Y-14
・矢崎 6極ﾊｳｼﾞﾝｸﾞ メスF 7123-2262 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 8極ﾊｳｼﾞﾝｸﾞ オスM 7122-2262 矢崎 CNオス端子Y-14
・矢崎 8極ﾊｳｼﾞﾝｸﾞ メスF 7123-2262 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・矢崎 １0極ﾊｳｼﾞﾝｸﾞ オスM 7122-2107 矢崎 CNオス端子Y-14
・矢崎 １0極ﾊｳｼﾞﾝｸﾞ メスF 7123-2107 矢崎 CNメス端子Y-15
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
その他 矢崎アイテム多数取扱い
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
TM-Ⅱ ロック付マイク カール長 50㎝ 4P ＮＡＳＡ 仕様
従来型からＰＴＴスイッチが若干変更ありますが動作は同等です。
マイクエレメントは従来のものと同じですので抜群の変調は健在です！
■各種変換コードを使えばアマチュア無線機器にも使えます。
各種4P-JJ【受け】から各種無線機への変換コード作成しております。
