2種 UEWポリウレタン エナメル 各サイズ

2016.11.27
2UEW ポリウレタン銅線

ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。

●特長
ポリウレタン系合成樹脂被覆銅線、高周波における誘電特性に優れ、電子機器用コイルに多用

被覆を剥離せず直接ハンダ付け可能。

耐熱温度130℃、380℃でハンダ付け可能。

高周波における誘電特性が優れています。

・コイル製作・アンテナ巻・モーター製作・ステーターコイル巻き替え・

電子機器用コイル・ミニモーター・計器用小型コイル、リレー配線 ETC・・・

(マグネットワイヤーとしてモーターやトランスなどの電気機器に使用される巻線)

●条長(指定の長さ) ・量(Kg/g)

例)

パック(10m・20m~)

Uew_015mml20

●ボビン巻(200g・500g・1kg・2kg~5kg・10kg~)

Uew_02mm_500g_2 Uew_1kg_2

条長の指定にも対応可

※その他 ご希望があればご相談下さい

uew_15kg_1kg_500g_10m・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

オリジナル品 平行線(並列)・RKV・SP・シールド

2016.11.13

オリジナル品

例)KVやHKVの場合

サイズ・色指定・配列指定

作成可能

Rkv_3 Rkv_3_2 Rkv_2

様々なアイデア・理想・希望などあればご相談承ります

Rkv_1_2

RKVとはR(リボン)KV

例:(画像右から)

RKV  0.5sqX10列

RKV  0.3sqX10列

H-RKV 10/0.12X10列 耐熱

KV-SP 7/0.18X7/0.18X2列

HKV 7/0.18X3列 耐熱

KV-SP 7/0.18XX2列

KV-SP 7/0.18X2列

KV-SP 7/0.18X2列

H-RKV 7/0.08X2列(極細並列線)

例)SHW 7/0.08(AWG32相当品TA)外径0.65㎜の並列8列

hrkv-7/0-08x8 極細並列

・KV-SP 0.75sqX2列 黒/白

KV-SP 0.75sq  黒/灰

KV-SP 0.75sq
黒/灰

ご指定で作成可能

仕様 T:軟銅線 TA:スズメッキ軟銅線 選択可

その他

シールド線の平行線(並行)も作成可能品


詳細はお問合せ下さい

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

HI-AV1PX1P映像 / HI-AV 2Px2P ステレオ / HI-AV 3PX3P映像・ステレオ

2015.10.05

①HI-AV 1PX1P

1C RCA(同軸)映像ケーブル1PX1P

RCAPX2黄 1.7C-2V.

映像ケーブル、モニター、ビデオ、車などに最適です。

同軸 1.5C・1.7Cなど

②HI-AV 2PX2P

2C RCA オーディオケーブル

ステレオ音声ケーブル2Px2P

Hiav_2px2p_l3_2

各種、オーディオ配線に最適です。

2C(RCAP)オーディオ ステレオ ケーブル

条長50cm・1m・1.5m・2m・3m・5m・10m・15m・20m・30m・50m~

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

③HI-AV 3PX3P

3C RCA 映像・オーディオケーブル

映像ステレオ音3Px3P声ケーブル

各種、オーディオ配線に最適です。

条長50cm・1m・1.5m・2m・3m・5m・10m・15m・20m・30m・50m~

      EX.3m         EX.5m

Hiav_3px3p_l10Hiav_3px3p_l10

EX.30m

Hiav_3px3p_l30

映像ステレオ音3Px3P声ケーブル

条長50cm・1m・1.5m・2m・3m・5m・10m・15m・20m・30m・50m~

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい



サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP
http://www.sunco35.com/
e-mail  info@sunco35.com



ツイスト加工・ケーブルツイスト・リード線・ハ-ネス 2本撚り

2014.06.06

ツイスト(2本撚り) 単芯電線を2本/3本撚り合わせた加工

ツイスト撚り(2本撚り)は、2本の電線を撚りあわせた構成です。
信号の往きと還りを撚り合わせることで、外部からのノイズの影響を小さく抑えることができます。

平行線では、外部からのノイズがアンテナのように加算されてしまいますので、長距離を敷設した場合のノイズ量が非常に大きくなり、通信品質が悪化します。

ツイスト撚りの電線は、外部からのノイズが打ち消されるため品質が確保される利点があります。

また、ツイスト撚り(2本撚り)の電線は、外部にノイズを出すことがないため、他通信電線などへの影響を軽減することが可能になります。

イメージ 図式)

Photo_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

お客様のニーズに対応可

例)

①UL1571 AWG30 白/白 ツイスト加工 二本撚り

Ul1571_awg30

拡大 UL1571 AWG30 白/白 ツイスト 二本撚り

Ul1571_awg30_2

※UL1571 AWG30 黄/白 ツイスト 二本撚り

UL1571 AWG30 ツイスト 黄白

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

②KTF5.5sq S-HI-SOFT 赤/黒 ツイスト加工 二本撚り

OFC オーディオにも最適

Ktf_55sq

拡大 KTF5.5sq S-HI-SOFT 赤/黒 ツイスト 二本撚り

OFC オーディオにも最適

Ktf_55sq_2

対応 8sqまでOK

サイズ組合せで対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

③KV0.3 緑/黄 ツイスト加工 二本撚り

Kv03_15mm

ピッチ15mm

Kv0315mm

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

その他

エナメル線 2UEW 撚り合わせ(UEWツイスト・撚り合わせ) リッツ線にも対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

各種の二本撚り

対応可

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

SHMC-8

2013.04.15

SHMC-8(複合マイクロホンケーブル)

耐熱7本X10/0.12(約0.11sq)+耐熱1本シース付横巻シールド線

合計8芯 内シールド1本のマルチケーブル



・耐熱110℃ 10/0.12(約0.11sq)7本 錫メッキ軟銅線 外径1.0mm

・耐熱110℃ 横巻シールド線 錫メッキ軟銅線 外径1.6mm

・全体 紙テープ絶縁紙→ビニル艶消黒 外径5.0mm

Shmc8_j_3

Shmc8

各種ボビン(リール巻き)



Shmc8_r_2

各種パック(小袋)



Shmc8_pack_2

例)     5mパック           3mパック

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・



Mic8p88

※MIC-8P(画像上部)+モジュラプラグ(画像下部)

各種MICコネクターやモジュラプラグに対応

パーツとしても取扱可

・MIC-8P

・モジュラプラグ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

アマチュア無線用マイク変換ケーブル(変換コード)

マイクセット接続

・S-8MI(D-8MI同等品)条長1.3m

アイコムマイク変換ケーブル(MIC-8PXモジュラプラグ)

・S-8MK(D-8MK同等品)条長1.3m

ケンウッドマイク変換ケーブル(MIC-8PXモジュラプラグ)

・S-88I(D-88I同等品)条長1.3m

アイコム(iCOM)マイク変換ケーブル(MIC-8PXMIC-8P)

その他



S8mi



S8mi_2

在庫品として1.3m

小ロット・小分け・小口対応可

詳細はお問合せ下さい

サンコ-電商有限会社

sunco corporation

TEL0774-99-7500

FAX0774-88-6299

HP  http://www.sunco35.com/

e-mail  info@sunco35.com

USBコネクター Bタイプ 基板取付け型

2012.10.12

USBコネクター Bタイプ 基板取付け型

・USB-B(BX) 基板用

Usbbxusbb Usbbxusbb_2

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

金メッキ端子 セット

2011.11.16

各種・金メッキ(Gold)=G(表記)・各サイズ・端子カバーのセット

Photo_2

袋入りのセット品

上記以外の種類も豊富に在庫

詳細はお問合せ下さい

:5.5-6G 4ケ セット(端子カバー赤2・黒2)

556g

:1.25-YASS4G 6ケ セット(端子カバー赤3・黒3)入

125yass4g

8-6G 4ケ セット(端子カバー赤2・黒2)入

86g

:14-6G 4ケ セット(端子カバー赤2・黒2)入

146g

各種 金メッキ端子(G) 在庫品

:1.25-6G(G=ゴールド=金メッキ端子)

:1.25-YAS6G(G=ゴールド=金メッキ端子)

:1.25-4G(G=ゴールド=金メッキ端子)

:5.5-6G(G=ゴールド=金メッキ端子)

:5.5-8G(G=ゴールド=金メッキ端子)

:8-6G(G=ゴールド=金メッキ端子)

:8-8G(G=ゴールド=金メッキ端子)

:8-16G(G=ゴールド=金メッキ端子)

:14-6G(G=ゴールド=金メッキ端子)

:14-8G(G=ゴールド=金メッキ端子)

R14

:22-6G(G=ゴールド=金メッキ端子)

:22-8G(G=ゴールド=金メッキ端子)

228g_sat3g

☆ご要望があれば他種も対応可

車のバッテリーターミナル(アーシング)などにも・・・

:SAT-3G(G=ゴールド=金メッキターミナル)

Sat3g

バッテリーターミナル 金メッキ

Sat3g

三か所で固定出来るので幅広く利用可能

・エンジン周辺

(オルタネーター・シリンダーヘッド・バルクヘッド

・ボディーアース

などなど・・・

◎特性

☆アイドリングの安定

☆燃費向上

☆始動性アップ

☆低・中速トルクアップ(レスポンスアップ)

☆ランプ類の光量アップ

☆オーディオ類のノイズ軽減(音質向上)

アーシングケーブルも在庫品

ご希望やご要望などあればお気軽にお問合せ下さい

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com



平列線 並列線 RKV ・ H-RKV 各種

2011.02.18

①H-RKV 10/0.12㎜X10R(0.1sqX10列)

外径 1.0㎜X10R(列) 極細

並列線・リボンコード

耐熱 90℃

条長 1m・2m・3m・5m・10m~

100m 束・リール巻

Hrkv_10012x10r



Hrkv_10012x10r_l3_2

②RKV 0.3sqX10R

外径 1.5㎜X10R(列)

並列線・リボンコード

条長 1m・2m・3m・5m・10m~

100m 束・リール巻



Rkv_03x10r_4



Rkv_03x10r_l3_3

③RKV 0.5sqX10R

外径 2.0mmX10R (列)

並列線・リボンコード

条長 1m・2m・3m・5m・10m~

100m 束・リール巻

Rkv_05x10r

Rkv_05x10r_l3

上記、3種は常時在庫品

平列(並列)

※ご指定頂いたサイズと配列(色)指定で生産可能

EX 0.3sqX2R ・ 0.3sqX6R ・ 0.3X8R・・・・・・

電線サイズと何列と色味を指定頂ければOK

(同色でも勿論OK・耐熱仕様でも可能)

ロット⇒200mもしくは500m~

仕様 T:軟銅線 TA:スズメッキ軟銅線 選択可

詳細はお問合せ下さい



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい



サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP
http://www.sunco35.com/
e-mail  info@sunco35.com

平行シールド線(7/0.12㎜X2)(極細シールド線の平行線)

2011.02.17

①品名 平行シールド線

外径 1.6㎜X3.2㎜

芯線構成 7/0.12㎜X2C

極細シールド線の平行線

☆袋入パック 条長(1m・3m・5m・10m)

018l3

☆束巻き&リール巻き (R50・R100・R200)

極細シールド線の平行線

7008l200

拡大図↓

018

外径も細く操作性に優れております

イヤホンコードや利用の幅は広がります

各種、ご要望に対応可能

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP
http://www.sunco35.com/
e-mail  info@sunco35.com

VFF(平行線)黒・白・灰

2011.02.12

①品名 0.5sq VFF 黒

0.5sq VFF 白

0.5sq VFF 灰

(3色在庫品)

外径2.5㎜X5.0mm

平行線 単色

☆袋入パック 条長(5m・10m)

☆0.5sq VFFリール巻き R100(100m)

05vff_l100r_2

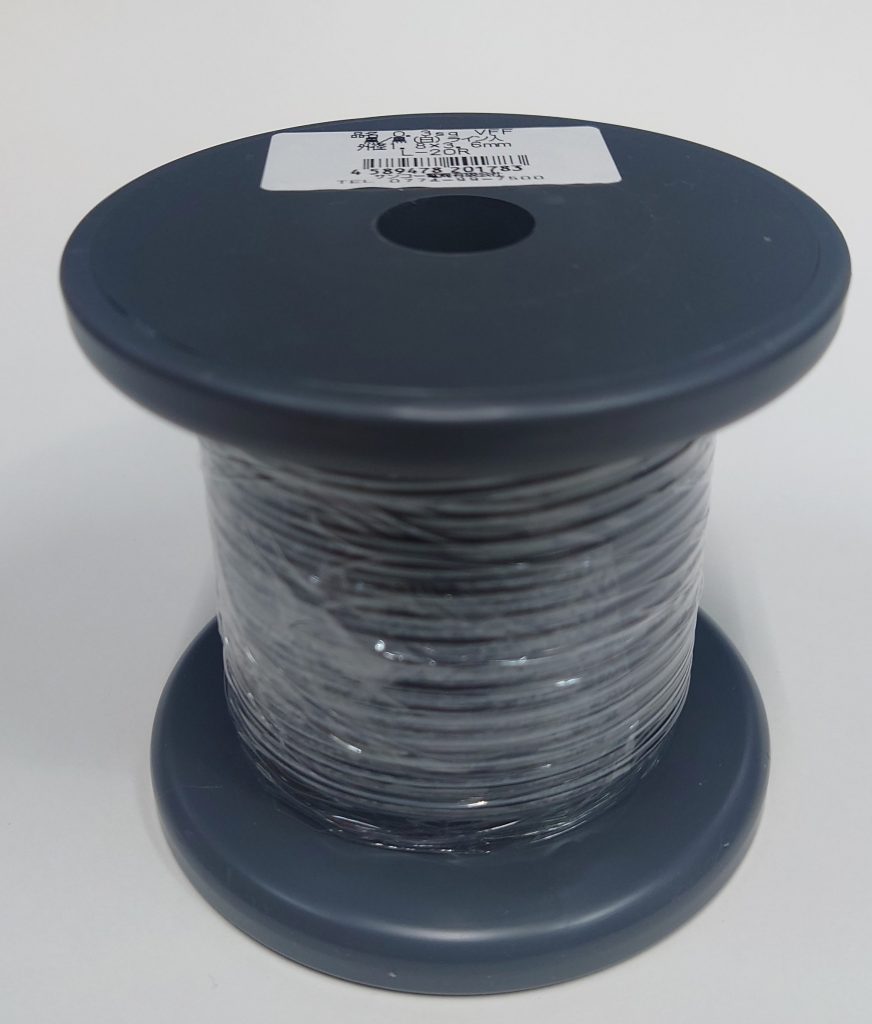

☆0.5sq VFFリール巻き R20(20m)

Vff_20



②品名 0.75sq VFF 黒

0.75sq VFF白

0.75sq VFF灰

(3色在庫品)

外径2.7㎜X5.4㎜

平行線 単色

☆袋入パック 条長(5m・10m)

☆0.75sq VFFリール巻き R100(100m)

075vff_l100r

☆0.75sq VFFリール巻き R20(20m)

Vff_20_2

③品名 1.25sq VFF 黒

1.25sq VFF 白

1.25sq VFF 灰

(3色在庫品)

外径3.1㎜X6.2㎜

平行線 単色

☆袋入パック 条長(5m・10m)

☆1.25sq VFFリール巻き R100(100m)

125vffl100r

☆1.25sq VFFリール巻き R20(20m)

Vff_20_3

④品名 2.0sq VFF 黒

2.0sq VFF 白

2.0sq VFF 灰

(3色在庫品)

外径3.4㎜X6.8㎜

☆袋入パック 条長(5m・10m)

☆2.0sq VFFリール巻き R100(100m)

20vff_l100r

☆2.0sq VFFリール巻き R20(20m)

Vff_20_4

各種の平行線の指定の条長リール巻も対応可能

0.5SQ~2SQまでは当社在庫品(黒・白・灰)

指定の色味も受注生産OK(要相談)

VFF プラグ付(P付・電源・差込プラグ・コンセント)コードも在庫品

P付 VFF(平行線)0.75sq  黒 2m

P付 VFF(平行線)0.75sq  白 2m

P付 VFF(平行線)0.75sq  灰 2m

P075vffl2

その他

プラグ付(P付・電源差込プラグ・コンセント)VCTF

プラグ付(P付・電源差込プラグ・コンセント)VCTFK

プラグ付(P付・電源差込プラグ・コンセント)ゴム平行(HH-FF)

各種(P付・電源差込プラグ・コンセント)も在庫品

サイズ・色・プラグ形状(L型・トラッキング)・条長(長さ)

各種P付も受注生産でご相談承ります

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com
