SUS304 ステンレス 平編線

2022.05.19

強度や腐食などに強いステンレス製の平編線

SUSステンレス 平編線

サイズ 3.5sq・5.5sq・8.0sq 対応

カット対応可 ※ご希望の条長やボビン巻きにも対応

詳細はお問合せ下さい

サンコー電商 有限会社 sunco corporation

TEL0774-99-7500 FAX0774-88-6299

TBC 平編み銅線

2018.01.15

平編スズメッキ銅線TBC・・・素線にスズメッキ軟銅線を使用したもの

構造

スズメッキ軟銅線およびその他の素線を集束(集めて束により合わせること)したものを編組し、中空の 丸編組線や平らに成型した平編組線とします。

可とう性(柔軟性)を必要とする電気用導体として、電気機器の接続部、アース線等の使用に適しています。

導線を平編チューブ状に編んだ物。

チューブ状になっているため中に電線を通してシールドとしても使える。

絶縁されていない為、接続場所が高温などで絶縁が溶ける心配もありません。

逆に絶縁されていないのでショートには注意。


構  成
平編線の大きさは、公称断面積(mm2)=sq表記

断面積の許容差は表の本数に対して±5%以内にする

特長
・ 柔軟性に優れ、機器の作動部の取付けに最適。

・ 表面積が大きいため放熱効果に優れ、安全電流が大きい。

・機器の振動を吸収するため、端子のゆるみを防止に最適。

・低電圧、大容量の箇所に最適。

・ 大容量を必要とする場合は重ね合わせて使用できるため、省スペースで対応可。

用途例
バスダクト用可とう導体 ・ 電解槽用リード線 ・ パンタグラフリード線

バッテリーアース線 ・ マグネットスイッチリード線

その他可とう性を必要とする口出線、アース線等

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

イメージ


例 画像

上 TBC平編銅線 8sq   TA36/20/0.12

中 TBC平編銅線 5.5sq  TA490/0.12

下 TBC平編銅線 3.5sq  TA24/13/0.12

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小袋(パック)

Tbc_125_l3 Tbc_35_l3_2 Tbc_55_l3 Tbc_80_l3

  1.25sq      3.5sq     5.5sq     8sq

パック(袋入り)

例)1m ・ 3m ・ 5m~

各種サイズ カット対応可

Tbc_60sq

Tbc_60sqzoom

例) 大容量タイプ TBC60sq

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

アンテナアース(HFモービルなど)

2012.05.11

TBC平編銅線(平編線・平編組線)の特長

特長

振動を吸収する為に機器の可動部の取付や電気機器の接続部に最適

(端子のゆるみを防ぐ)

アース線等に柔軟性を必要とする電気導体として最適

表面積が大きいために放熱効果に優れている+安全電流が大きくとれます

形状がフラットのため省スペース配線が可能。

低電圧、大容量の箇所に最適

Tbc_zoom_2

使用例

アマチュア無線(HFモービルアンテナ等)⇒柔軟性・耐振動・高屈曲

  • HF帯(50MHz帯)などのモービルアンテナ等のアースが必要とされる場所
  • アースが必要とされるアンテナの接地効果を改善する目的

マウントのアースが不完全ですと、SWRが悪化しアンテナの性能が十分に発揮出来ない

抵抗を最小限に車体や取り付け台と一体化してアンテナの特性を最大限に引き出す

アースを強化すると、飛びだけではなく受信感度の向上や、ノイズの軽減効果も有ります

  • ex.MJL(ML)やNJL(NL)のL型(同軸コネクター)に取付可能(16圧着端子)
  • ⇒モービル基台用

※TBC 8sq(平編銅線) R8-8(圧着端子 ボディ側) R8-16(圧着端子 アンテナ側)

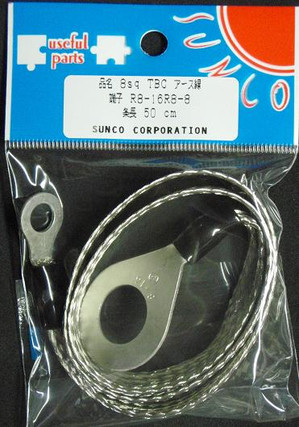

①TBC8sq R8-8 R8-16 50CM

Tbc50cm

②TBC8sq R8-8 R8-16 1M

Tbc1m

TBCサイズや条長 端子のご指定で対応可

24K 金メッキの圧着端子も在庫品


・R8-8G 金メッキ端子

・R8-16G 金メッキ端子

TBC 8sq 平編銅線 アッセンブリ 金メッキ

Tbc_1 Tbc_2

パック

Tbc

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

TBC 平編銅線(平編線 平編組線)カット品

2012.03.06

TBC平編銅線(平編線・平編組線)の特長

特長

平編スズメッキ銅線(TBC)⇒素線にスズメッキ軟銅線を使用したもの

振動を吸収する為に機器の可動部の取付や電気機器の接続部に最適

(端子のゆるみを防ぐ)

アース線等に柔軟性を必要とする電気導体として最適

表面積が大きいために放熱効果に優れている+安全電流が大きくとれます

形状がフラットのため省スペース配線が可能。

低電圧、大容量の箇所に最適

使用例

  • 自動車・バイクなどのアーシング用⇒柔軟性・耐振動・高屈曲

アマチュア無線(HFモービルアンテナ等)⇒柔軟性・耐振動・高屈曲

  • ロボット/FA用各種リード線⇒柔軟性・放熱効果・高屈曲
  • バスダクト用可撓導体⇒柔軟性・放熱効果・高屈曲
  • 蓄電池リード線⇒放熱効果・大振動
  • 電解槽用リード線⇒放熱効果・大振動

マグネットスイッチ/リレーリード線⇒柔軟性・放熱効果・高屈曲

各種大電流用リード線⇒撚り線と比較しても放熱効果が大

etc・・・・

サイズ

品名(サイズ)                   構成

TBC 0.75sq         TA 0.12構成 最低ロット500M~

TBC 1.25sq         TA 16/7/0.12

TBC 2.0sq          TA 176/0.12

TBC 3.5sq          TA 24/13/0.12

TBC 5.5sq          TA 490/0.12

TBC 8.0sq          TA 36/20/0.12

TBC 14sq          TA 32/39/0.12

TBC 22sq          TA 36/54/0.12

TBC 38sq

38sq以上にも対応可

基本は1巻=100m

Tbc_100m

一部カット品(切売)対応

Tbc_zoom

パック(袋入り)の仕様 (スタイル サンプル)

Tbc_125_l3_2 Tbc_35_l3  Tbc_55_l3_2 Tbc_80_l3

サイズ・長さ(仕様)などの詳細はお問合せ下さい

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

TBC 平編銅線 スズメッキ軟銅線

2011.04.16

☆TBC 平編銅線 スズメッキ軟銅線

特徴

:柔軟性に優れている(機器類の作動部に最適)

:放熱効果に優れている(表面積が大きい・安全電流が多く確保)

:重ねたり、組み合わせ次第でスペースを確保できる

:低電圧、大容量に最適

:振動を吸収(各種ネジ、端子類の緩みを防ぐ)

☆当社 TBC 平編銅線 スズメッキ軟銅線 在庫サイズ

・1.25 TBC 幅 約4㎜

・2.0  TBC 幅 約6㎜

・3.5  TBC 幅 約10㎜

・5.5  TBC 幅 約12㎜

・8.0  TBC 幅 約15㎜

・14.0 TBC 幅 約20㎜

イメージ参照

Tbc_2

※上記サイズ TBC 平編銅線 スズメッキ軟銅線 各100mリール巻

※上記サイズ TBC 平編銅線 スズメッキ軟銅線 切売対応 各種パック(袋入)



拡大イメージ

(平編銅線 スズメッキ軟銅線)

Tbc_3

※上記サイズ以外でも入手可能

詳細はお問合せ下さい

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com
