ブログ

カールコード

2018.06.22

カールコード (CURL)(産業用電線/資材)

電話線・マイクケーブルなどに幅広く使用されております

各種製作対応可

例①0.2sqX4C(4芯の内 1芯シールド)

Curlzoom_2

全長3m(カール約40cm)

全長5m(カール約85cm)



Curl_2

Curl_4

例②0.2X7C(7芯の内 1芯シールド)

全長3m(カール約40cm)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

カールコード

☆電線種類 VCTF黒

☆電線サイズ

・0.15sq・0.2sq・0.3sq・0.5sq・0.75sq・1.25sq・2sqまで対応可

・2C・3C・4C・5C・(6C)まで対応可

☆カール長は最大 約2mまでご指定可能

☆耳出し(両端のストレート部分)基本 両端 約15cm

カールコード製作 %e3%82%ab%e3%83%bc%e3%83%ab%e3%82%b3%e3%83%bc%e3%83%89%e3%80%800-2%e3%80%803c

例③カールコード製作品 VCTF 0.2x3C カール長30㎝

※カール長と両端の耳出し指定で製作可能

カールコード 0.15X3C シールド線2

カールコード 0.15X3C シールド線

④VCTF 黒 シールド付 0.15X3C

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

☆電線種類  VFF平行線 黒

☆電線サイズ

・1.25sq対応可

☆カール長は最大 約2mまでご指定可能

☆耳出し(両端のストレート部分)基本 両端 約15cm

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL  http://www.sunco35.com/
E-mail  info@sunco35.com

ツイストペア一括シールド計装用 サンライトSXシリーズ

2012.12.08

サンライトSXシリーズ

多目的ツイストペア一型一括シールド計装用ケーブル(100V未満)

:用途、特長

・端末機器、計測機器、通信機器などの電子機器の内部配線及び機器間などの相互接続用に最適

・耐候性、耐光性、耐薬品、耐水性、対磨耗性、耐ノイズ性に優れる

・細い外径が要求される用途に最適

詳細⇒PDF

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

例)0.2sqX5P(10芯)多目的ツイストペア一型一括シールド計装用ケーブル

02x5pzoom

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

拡大

02x5p02x5pzoom

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

多目的ツイストペア一型一括シールド計装用ケーブル

リール巻

02x5pr

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

MVVS マイクロホンコード

2012.07.19

Mvvs

MVVS マイクケーブル(マイクロホン用ビニルコード・シールド線)

用途

MVVSはマイクロホンの配線用に設計されたもので、音響機器、OA機器、 FA機器、

通信機器及び小容量のプロセス計装の各種情報、制御信号 の伝送用途として最適

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

特長

ノイズ防止・柔軟性に優れる

  • 導体には軟銅より線を使用したPVC絶縁、すずメッキ軟銅線編組、PVC被覆の コードです。
  • 絶縁体の色およびドットマーキングによるカラーコード識別方式と、しゃへいには 半田付けを
  • 容易にするすずメッキ軟銅線を使用しているため、配線接続作業が容易 です。

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

サイズ表

MVVS マイクケーブル(マイクロホン用ビニルコード・シールド線)

Mvvs_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

線心配列 MVVS

1C・2C・3C・4C・5C・6C・7C・8C・10C・12C・14C・16C・20C・30C

Mvvs_4

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

電気特性

MVVS 0.3sq・0.5sq・0.75sq・1.25sq・2.0sq

Mvvs_5

各種ソフトタイプ(黒色)もあります

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

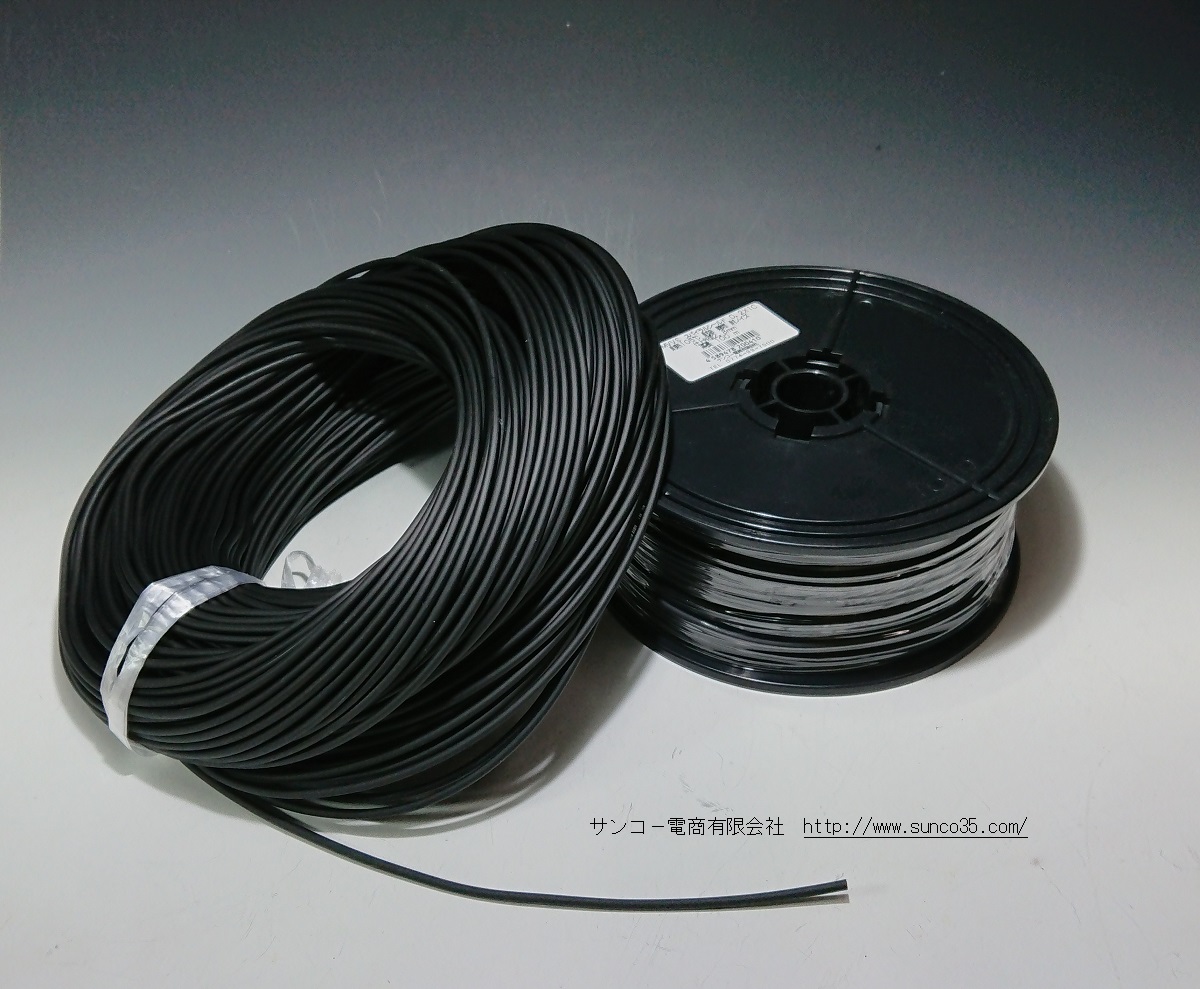

各種サイズ MVVSリール巻き ・ MVVSソフト(黒)リール巻き

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

マイクロフォン用ビニルコード   極細シールド         並行(平行)シールド

2012.07.17


マイクロフォン用ビニルコード(横巻きシールド・編祖シールド)

☆用途
音響機器類(機器配線)・通信機器・OA機器・FA機器など各種配線に使用されています。

☆特長
各種ソフトタイプ(黒)可とう性・柔軟性・作業性に優れています。
シールドにより各種ノイズ対策に最適
静電しゃへい効果も良く、多方向ノイズも防止。
芯線の色別により結線時の作業効率UP

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

画像

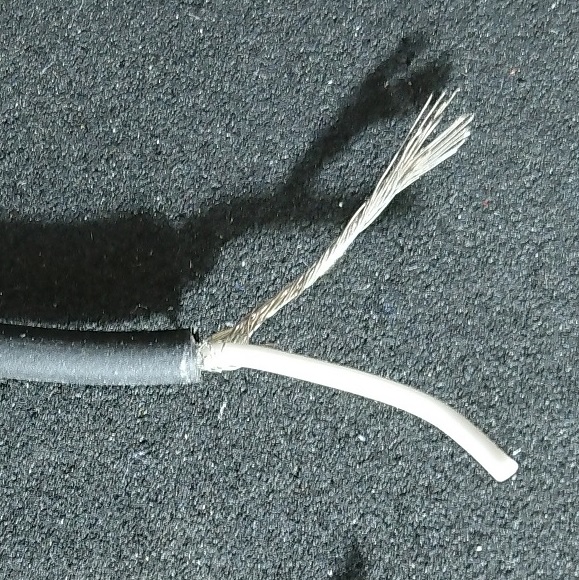

①MVVS-S (MVVSソフト黒) 7/0.12X1C

7_012_1c_2

②MVVS-S (MVVSソフト黒) 7/0.12X2C

7_012_2c

③MVVS-S(MVVSソフト黒) 7/0.12X1C X 2列(シールド線並行・シールド線平行)

7_012_1cw

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

MVVS-S ソフト 黒 細線(シールド)

Mvvss_2

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  http://www.sunco35.com/
e-mail  info@sunco35.com

同軸+コネクタ付 (カメラ・測定器ETC・・・・)

2011.03.29

①CCDカメラケーブル(ROHS対応品)

UL20379TVCCX-8

Ccd_2

Ccd_3

Tc67_ilst_2



②CCDカメラケーブル(ROHS対応品)+コネクタ付

条長1m・2m・3m・5m・10m・15m

018_2

020

③モニターケーブル(ROHS対応品)

UL20002FG-SV-9

同軸3本+信号6芯

※75ΩAWG28(7/0.125)X3本+AWG28(7/0.125)X6本


条長100m単位

上記の2種類を当社ではご提供しております

カメラケーブル⇒柔軟性にも優れております

③BNCP(両端)+同軸

※BNCP(両端)+RG58A/U(50Ω)

条長はご指定により加工対応

例)30cmでも20mでもOK

Bncpbncp_rg58au

Bncp_3



※BNCP(両端)+3C-2V(75Ω)

条長はご指定により加工対応

例)30cmでも20mでもOK

Bncp_4 Bncp_5

ご要望やご希望があれば詳細はお問合せ下さい

サンコー電商 有限会社
TEL0774-99-7500
FAX0774-88-6299
e-mail
sunco35@hera.eonet.ne.jp

両端BNCPは多数の機器などにご利用頂けます
当社も50Ω・75Ωにも各種対応



平行シールド線(7/0.12㎜X2)(極細シールド線の平行線)

2011.02.17

①品名 平行シールド線

外径 1.6㎜X3.2㎜

芯線構成 7/0.12㎜X2C

極細シールド線の平行線

☆袋入パック 条長(1m・3m・5m・10m)

018l3

☆束巻き&リール巻き (R50・R100・R200)

極細シールド線の平行線

7008l200

拡大図↓

018

外径も細く操作性に優れております

イヤホンコードや利用の幅は広がります

各種、ご要望に対応可能

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP
http://www.sunco35.com/
e-mail  info@sunco35.com
