自動車用圧縮導体薄肉型低圧電線CAVS AVS AV AVSS その他

2021.06.02



自動車用電線 CAVS 0.3sq

自動車用圧縮導体薄肉型低圧電線 CAVS ←詳細

自動車用電線 CAVS

C:圧縮導体

A:自動車用低圧電線

V:ビニル

S:薄肉絶縁体

リール巻・スプール巻・ボビン巻

(特長)

撚線導体を円形圧縮し、導体の真円度を高くして圧接コネクターとの接続信頼性に優れる絶縁体厚さ0.35㎜の薄肉電線。JASO D611 準拠品

(定格温度) 80℃(連続耐熱温度)

(仕上外径)1.4mm

(許容電流値)8A

※許容電流は、導体最高許容温度80℃.、周囲温度40℃の場合の計算値

CAVS 0.3sq 赤 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 黒 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 白 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 黄 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 緑 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 青 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 橙 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 紫 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 灰 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 桃 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 空 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

CAVS 0.3sq 茶 自動車用圧縮導体薄肉型低圧電線リール巻・スプール巻・ボビン巻

12色(各単色にマーキング入り)

CAVS 0.3sq 自動車用電線

基本 1巻=2000m

小分け 各12色100mR(リール)

Cavs_03_1

(ベース色にマーキング)

Cavs_03_6_3 Cavs_03_6_4

12色(各単色にマーキング入)

拡大↓

Cavs_03 Cavs_03_2 Cavs_03_3 Cavs_03_4 Cavs_03_7 Cavs_03_9

Cavs_03_11 Cavs_03_13 Cavs_03_15 Cavs_03_17 Cavs_03_18 Cavs_03_19

他サイズ・ロットなど詳細はお問合せ下さい

自動車用薄肉型低圧電線 AVS←詳細

 AVS 0.5sq (各単色にマーキング入)各色対応可

リール巻・スプール巻・ボビン巻 小分け100m

Avs_05sq_3

Avs05 Avs05_2

※指定の長さでリール巻対応可 各種リール巻・スプール巻・ボビン巻 サイズ在庫品

AVS0.5 リール巻加工

 ※お客様の線材支給品もリール・ボビン巻き 対応可

支給品 ボビン リール巻

 ※作業の効率UP 作業の分担 縺れのロス改善

※電線の縺れなどは時間のロス⇒ボビン・リール巻により作業性の向上



・カット・端子・ワイヤーハーネス・セミスト加工にも対応

セミスト事例

ワイヤーハーネス セミスト 事例



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

NITTO 日東電工 低VOCビニールテープ NO.2101TVH ワイヤーハーネス結束用 自動車

2020.12.17

日東電工PVCテープ  ビニールテープ

低VOCビニールテープ NO.2101TVH ワイヤーハーネス結束用 自動車

自動車に張り巡らされているワイヤハーネス・電線を保護・結束するために開発されたテープ

ビニール粘着テープには、これまで熱安定剤として鉛化合物が入っていましたが、環境保護に考慮し、鉛化合物に替えてカルシウム亜鉛系を用いたビニールテープに改良。

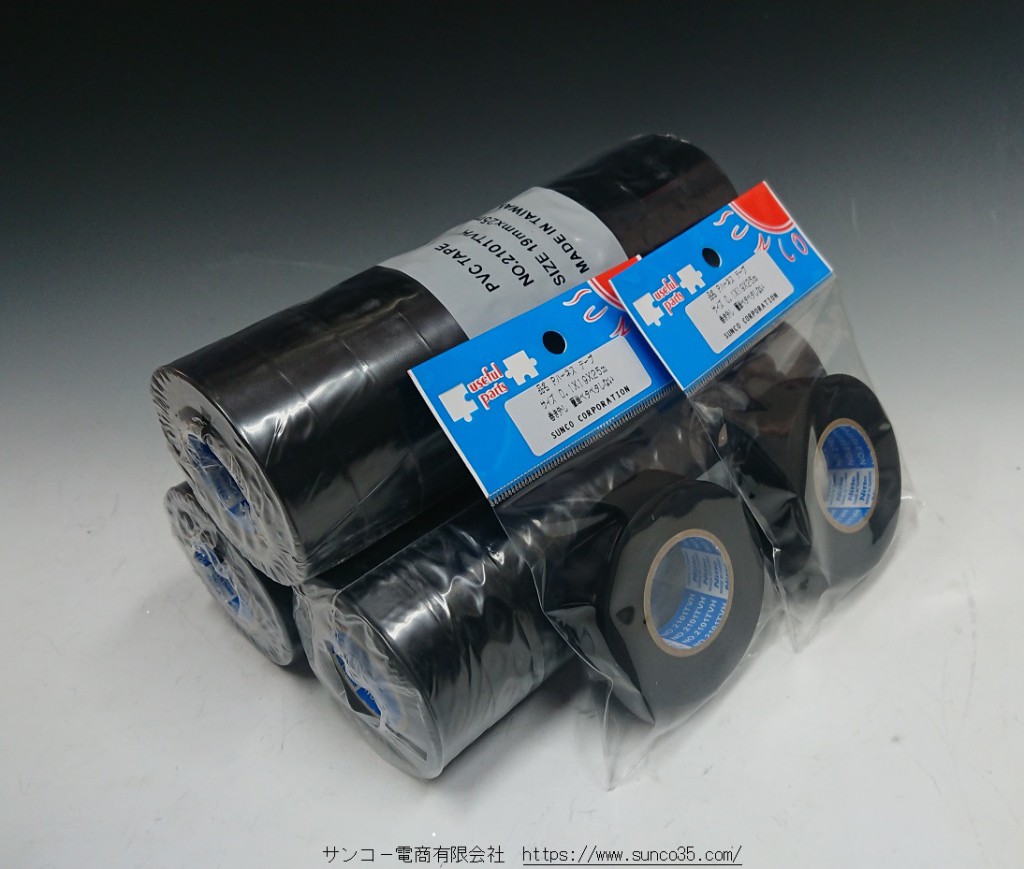

日東 ワイヤーハーネス 低VOC対策 PVC粘着テープ

※10巻セット 1巻パックタイプ

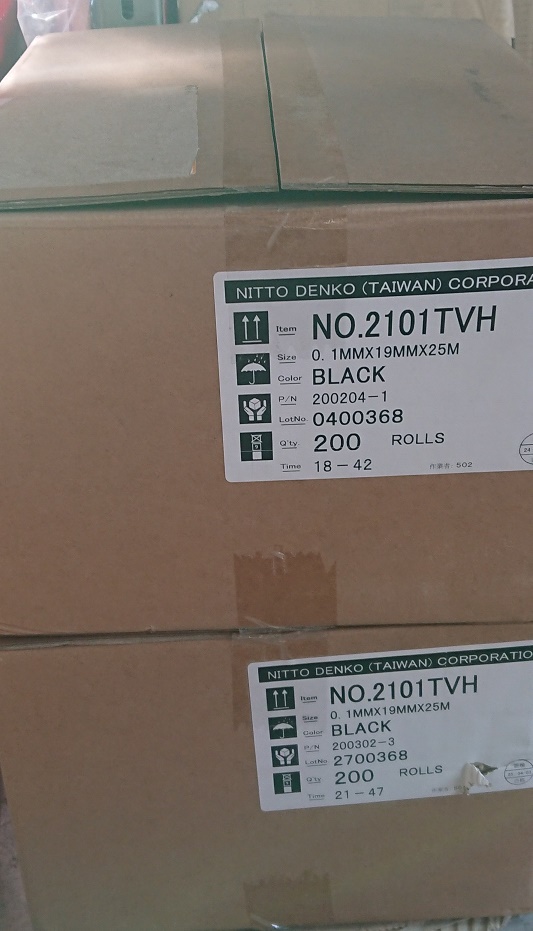

日東電工 ハーネステープ ケース 箱

※1ケース(1箱)200個

小ロット・小分け・小口対応可

電線 / 同軸/ケーブル  / テープ類 / 各種アッセンブリ

詳細はお問合せ下さい



サンコー電商 有限会社

sunco corporation

TEL0774-99-7500

FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com

アンテナ変換ケーブル リバースコネクタアッセンブリ

2020.07.07

アンテナ変換ケーブル



SMAP逆芯-SMAJ 1.5C-QEV L-0.15DACC1 ビートソニック(BEAT SONIC)

パナソニック Panasonic・サンヨーSANYO・カロッツェリア等対応

※SMAP(Re)リバース=逆芯 オス形状のメス

SMAP逆芯-SMAJ 1.5C-QEV

※SMAJ=メス

SMAJ アッセンブリ



各種の映像ケーブル 中継ケーブル 変換ケーブルなど幅広く対応

御希望の同軸の長さの御指定で対応可

詳細はお問合せ下さい





小ロット・小分け・小口対応可

電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 / コネクタ

/ 圧着端子 チューブ類 / テープ類 / 各種アッセンブリ

詳細はお問合せ下さい



サンコー電商 有限会社

sunco corporation

TEL0774-99-7500

FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com







大容量 ギボシ端子セット  8sq用

2020.06.13

大容量用 矢崎ギボシ端子セット 8sq用対応品

電源コード類やスピーカーケーブルの延長などにも最適

・ギボシ端子セット ~8.0sq用

Sg80

8sq_4 8sq_5

上記画像 ギボシ端子セット 8sq対応品

※オス端子⇒ハンダ付

※メス端子⇒ハンダ付もしくは圧着

取り付けの流れ

1_32_3

3_34_3

5_46_3

Photo_49_3

9_410_4

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

ポイント

⑤ニッパ-やプライヤーで挟む(整えながら曲げる)

⑤⑦の後にはハンダ仕上げ

11



※オス端子⇒ハンダ付

※メス端子⇒ハンダ付



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com



CP-100(シガープラグ)CPH-100( ヒューズ) CPR-1P(シガージャック・ソケット1P) シガーソケット

2019.11.12

①CP-100 シガープラグ・シガーソケット

定格 DC12/24V

最大 8A 以内

国産車両専用

Cp100

003

Cp100_2

DC全般に電源取り シガープラグ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

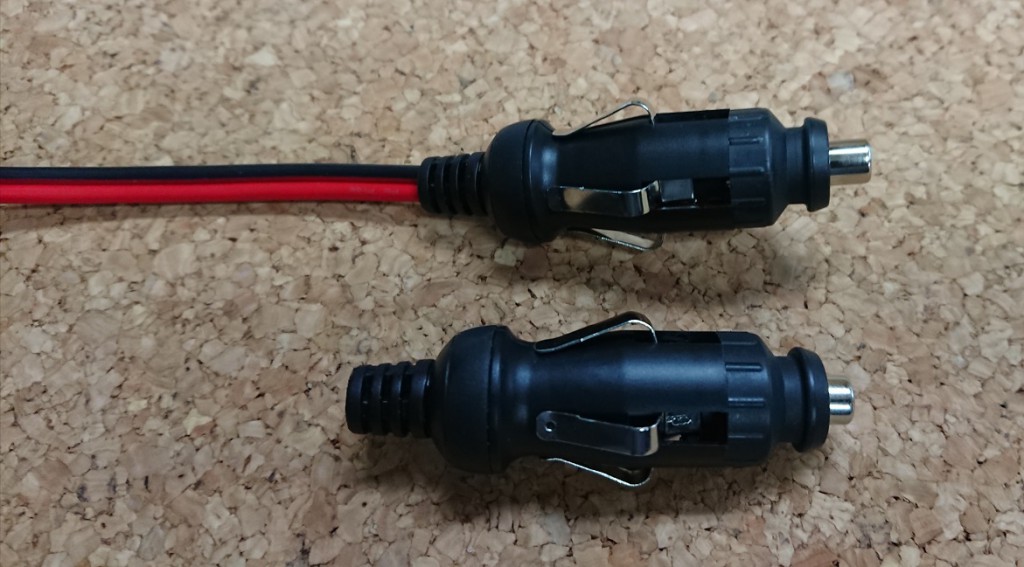

②CPF-100(ヒューズタイプ)

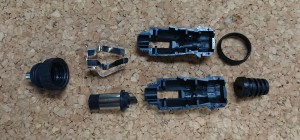

CPF-100 B

組立① ヒューズBOXに電源コードを半田

CPF-100 A

組立②

 CPF-100 D

組立③

CPF-100

組立④完成



※電線1.25~2sq対応 ヒューズはFGBO125Vタイプ

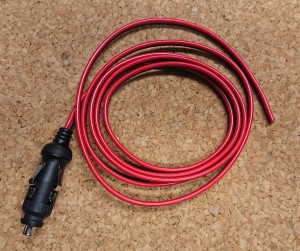

◎2.0-CPF-15A L-2(電源取出し CPF15A)

シガープラグからの電源取出しセット シガープラグにヒューズセットタイプ

無線機の電源カプラ

_20191212_203736

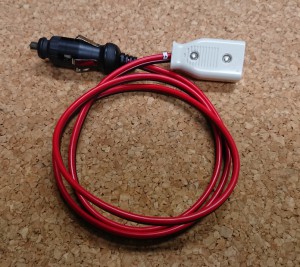

◎J付電源コード コンセントタイプ メス付+シガープラグ ヒューズ内蔵

J付電源コード2sq赤黒CPF10A赤+L-1.2jpg



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

③CPR-1P シガージャック・ソケット コード付1P

VFF 0.75sq L-300

車の電源取り出しで最も簡単にできる方法は、シガーソケットからの電源取り出しではないでしょうか。
簡単に言えば、家で電化製品を使う場合のコンセントとプラグの関係です

Cpr1p_a

005

DCジャックにリード付

シガージャック(リード付)

シガーソケット(リード付)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

④シガーソケット・DCジャック(メス)

・パネル取付タイプで蓋有タイプ

自動車などの電源取り

Dc_2

Dc_4 Dc_5

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

⑤シガーソケット・DCジャック(メス)

・パネル取付タイプで蓋無しタイプ

自動車などの電源取り

Photo Photo_2

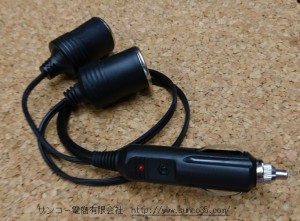

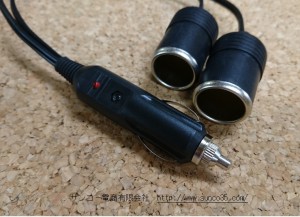

・シガープラウとシガージャック(ソケット)分岐(分配)

シガープラグリード線付などにも対応

EX、CP-100+CPR-1RX2(シガープラグ分岐コード付にCPR-1PX2個)

CP-100+CPR-1RX2   2

CP-100+CPR-1RX2 ZOOM

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

P-SC-40 矢崎 大容量2極カプラセット

2018.11.10

☆P-SC-40(2極カプラ)矢崎

AC/DC 大容量の2極カプラ

対応電線サイズ 3.5sq・5.5sq・8sqまで対応

(60A 対応)

各種 平行線・電源などの中継に最適

・自動車関係の電源類の中継などにも最適

・オーディオ関係の中継などにも最適

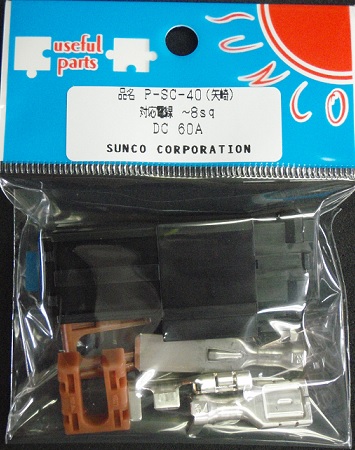

当社のパック

P-SC-40矢崎 パック

 各種パーツ類

P-SC-40矢崎 バラ

・矢崎 ハウジングM 7122-4123黒

・矢崎 リアホルダM 7157-6420-80茶

・矢崎 ターミナル端子 M

・矢崎 ハウジングF 7123-4123黒

・矢崎 リアホルダF 7157-6421-80茶

・矢崎 ターミナル端子 F

組立写真

P-SC-40矢崎 組立..

結線時のイメージ

P-SC-40.

組立手順

OLYMPUS DIGITAL CAMERA



幅広い業界で御利用頂いております

アマチュア無線・自動車関係・オーディオ関係・選挙車・自作工作など・・・

オ-プンバレルタイプ圧着工具 3.5sq・5.5sq用 対応可

8sq以上はプライヤ―などで曲げ加工プラス半田付となります。

 矢崎アイテム多数取扱い

矢崎CAVS yazaki小分け 各種





小ロット・小分け・小口対応可

電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品

/ コネクタ / 圧着端子 チューブ類 / テープ類 /

各種アッセンブリ 京都 / 電線・電材 / 商社

詳細はお問合せ下さい



サンコー電商 有限会社

sunco corporation

TEL0774-99-7500 FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com



矢崎 CNコネクター (ハウジングコネクタ- 250端子)

2018.09.22

矢崎(YAZAKI) 各種ハウジング・コネクター

YAZAKI CNコネクター(ロック付)

詳細⇒http://connectors-catalog.sys.yzk.co.jp/yazaki-web/pdf/CN_A__Connectors.pdf

Yazaki_cn

※コネクターM用 7114-2020   Y-14(CNオス端子)250用

※コネクターF用 7116-2090   Y-15(CNメス端子)250用

・矢崎 1極ハウジング オスM  7122-2215    矢崎 CNオス端子Y-14

・矢崎 1極ハウジング メスF   7123-2215    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 (T型)2極ハウジングオスM  7122-2228    矢崎 CNオス端子Y-14

・矢崎 (T型)2極ハウジングメスF  7123-2228    矢崎 CNメス端子Y-15


・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 3極ハウジング オスM  7122-2237    矢崎 CNオス端子Y-14

・矢崎 3極ハウジング メスF   7123-2237    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 4極ハウジング オスM  7122-2446    矢崎 CNオス端子Y-14

・矢崎 4極ハウジング メスF   7123-2446    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 6極ハウジング オスM  7122-2262    矢崎 CNオス端子Y-14

・矢崎 6極ハウジング メスF   7123-2262    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 8極ハウジング オスM  7122-2262    矢崎 CNオス端子Y-14

・矢崎 8極ハウジング メスF   7123-2262    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・矢崎 10極ハウジング オスM  7122-2107    矢崎 CNオス端子Y-14

・矢崎 10極ハウジング メスF   7123-2107    矢崎 CNメス端子Y-15

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

Photo_2

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

その他 矢崎アイテム多数取扱い

矢崎CAVS yazaki小分け 各種



小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

電線ライン加工 ケーブルライン加工

2018.04.10

電線ライン加工 ケーブルライン加工のご案内



オリジナルのハーネス作成にも最適
同色系でもライン入り作成で識別可能

・自動車、車、バイク、オートバイ、機器類、機械類などのハーネスなど幅広い用途で使用されている配線色。

・対応可能な電線 種類 (例)・KV・VSF・KIV・UL各種など 要相談

・サイズ 0.2sq~ 直線ライン入り325sqまで スパイラルライン入り60sqまで

・色【配色】単色に対して別色の①直線ライン入り加工・スパイラルライン加工

※ベース色とライン色の指定 各色の組み合わせで幅広いニーズにお応えできます。

ライン入り加工 束 リール



配色パターン 例)

ライン入り加工 リール.2

拡大イメージ

ライン入り加工 リール

各種 詳細はお問合せ下さい

小ロット・小分け・小口対応可

電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 電線・電材

 サンコー電商 有限会社 sunco corporation

TEL0774-99-7500  FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com













0.2sq(7/0.18㎜)細口 平行・並列線 LED配線

2018.02.07

①品名 7/0.18×2(0.2sq)SP 細口の赤黒線

LED配線などに便利

外径1.3㎜X2.6㎜

☆袋入パック 条長(5m・10m)

7_018_rb_l5_3

☆リール巻き R50・R100・R200

赤/黒

701802sp_rb

②7/0.18X2(0.2sq) SP 黒/白 ・ 黒/灰 LEDなどの電源用に最適

7_018_4

・7/0.18X2(0.2sq) SP 黒/灰 黒/白 (拡大)

7_018_5

③その他

色味のご指定で小ロットからオリジナル色も対応可(受注生産)

EX.

・7/0.18X2(0.2sq) SP 緑/黒

7_018_r_3 7_018_2

・7/0.18X2(0.2sq) SP 赤/白

7_018_r_5 7_018_jpg_2



・7/0.18X3(0.2sq) 白/赤/黒(在庫品)

70183

ロボットハーネスやラジコンハーネスなど

極細平行線 並列加工 各種

*電線サイズ・配列(色指定)で⇒受注生産(200mロット)

小ロット・小分け・小口対応可

詳細はお問合せ下さい

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

オーディオ ハーネス

2017.09.09

ご要望の多数①②③のセット

Photo_4

①トヨタ用 オーディオハーネス SC-711T  (画像 左)

純正配線を利用して、市販カーオーディオを取り付けるときに使用。
トヨタ車用配線(10P・6P)

②車速配線(車速センサー) ナビにご利用 (画像 右)

・市販のカーナビゲーションの取り付けに
・車両純正コネクター(12P)から信号(車速・バック・パーキングブレーキ)が簡単に取り出せます

③オーディオパネル (画像 中央)

・トヨタ車用配線コードキット(10P・6P/対応パネル)

※オーディオパネル (画像 中央) 取付穴も複数の為、対応機種が幅広い!

☆配線図 :トヨタ用 オーディオハーネス

Photo_2

※他 各種オーディオハーネス

Sc711t_2 Sc211sb Sc311s Sc433h Sc460 Sc511m Sc622n Sc611n

(画像 左側から順)

:トヨタ用(10P・6P) オーディオハーネス

:スバル用(12P) オーディオハーネス

:スズキ用(12P) オーディオハーネス

:ホンダ用(13P) オーディオハーネス

:ホンダ用(24P) オーディオハーネス

:ニッサン用(12P・2P) オーディオハーネス

:ニッサン用(10P・6P) オーディオハーネス

:三菱用(14P)  オーディオハーネス

※各種の指定ハーネスにも対応可(カプラ単品でも音声フロント etc・・・)

三菱14Pハーネス各種 カプラ

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com
