ブログ

電線ライン加工　ケーブルライン加工

2024.08.10

電線ライン加工　ケーブルライン加工のご案内

オリジナルのハーネス作成にも最適
同色系でもライン入り作成で識別可能

・自動車、車、バイク、オートバイ、機器類、機械類などのハーネスなど幅広い用途で使用されている配線色。

・対応可能な電線　種類

（例）・ＫＶ・ＶＳＦ・ＫＩＶ・ＵＬ各種など　要相談

・サイズ　0.2sq～

・直線ライン入り325sqまで

・スパイラルライン入り60sqまで

※線材の種類によって異なります

・色【配色】単色に対して別色

①直線ライン入り加工

②スパイラルライン加工

※ベース色とライン色の指定

各色の組み合わせで幅広いニーズにお応えできます。

※スパイラルライン　UL1007

ライン入り加工　束　リール

※ご希望あれば　ボビン巻　リール巻　対応可

※KV　ストレートライン

ライン入り加工　リール.2

拡大イメージ

ライン入り加工　リール

各種　詳細はお問合せ下さい

小ロット・小分け・小口対応可

電線　/　同軸/ケーブル　/　ワイヤー　/　切売・リール巻 電子部品　電線・電材

サンコー電商　有限会社 sunco corporation

TEL0774-99-7500  FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com

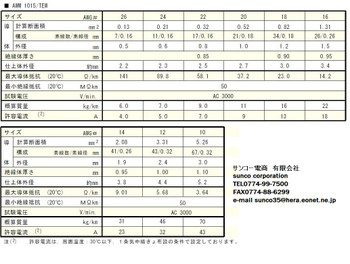

UL1015　AWG24・AWG22・AWG20・AWG18・AWG16・AWG14・AWG12・AWG10

2024.06.27

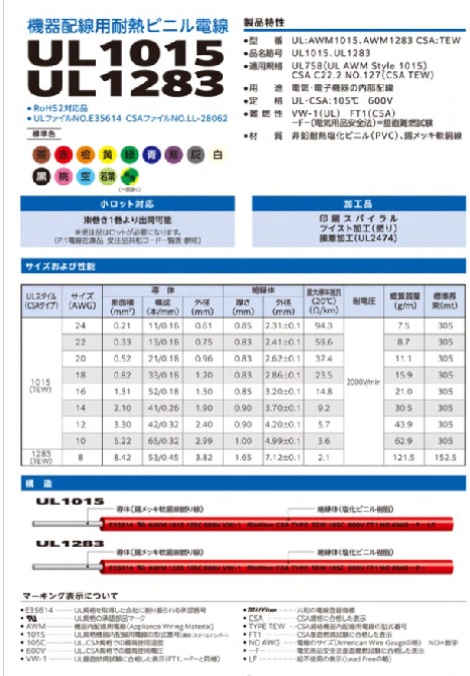

UL AWM Style1015 CSA22.2 NO.127(CSA TEW)

①品名　UL1015　AWG24（0.2sq相当品）

外径　2.3㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG24赤

UL1015　AWG24黒

UL1015　AWG24白

UL1015　AWG24黄

UL1015　AWG24緑

UL1015　AWG24青

他色　入手可能

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

：

②品名　UL1015　AWG22（0.3sq相当品）

外径　2.4㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG22赤

UL1015　AWG22黒

UL1015　AWG22白

UL1015　AWG22黄

UL1015　AWG22緑

UL1015　AWG22青

他色　入手可能

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

：

③品名　UL1015　AWG20（0.5sq相当品）

外径　2.7㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG20赤

UL1015　AWG20黒

UL1015　AWG20白

UL1015　AWG20黄

UL1015　AWG20緑

UL1015　AWG20青

他色　入手可能

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

：

④品名　UL1015　AWG18（0.75sq相当品）

外径　3.0㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG18赤

UL1015　AWG18黒

UL1015　AWG18白

UL1015　AWG18黄

UL1015　AWG18緑

UL1015　AWG18青

他色　入手可能

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

：

⑤品名　UL1015　AWG16（1.25sq相当品）

外径　3.3㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG16赤

UL1015　AWG16黒

UL1015　AWG16白

UL1015　AWG16黄

UL1015　AWG16緑

UL1015　AWG16青

他色　入手可能

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

上記以外の色も入手可能

各種の仕様（色味や条長）はご相談下さい

⑥品名　UL1015　AWG14（2.08sq相当品）

外径　3.62㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG14赤

UL1015　AWG14黒

UL1015　AWG14白

UL1015　AWG14黄

UL1015　AWG14緑

UL1015　AWG14青

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

※その他　色や長さはご相談下さい

:

⑦品名　UL1015　AWG12（3.3sq相当品）

外径　4.12㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG12赤

UL1015　AWG12黒

UL1015　AWG12白

UL1015　AWG12黄

UL1015　AWG12緑

UL1015　AWG12青

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

※その他　色や長さはご相談下さい

:

⑧品名　UL1015　AWG10（5.26sq相当品）

外径　4.73㎜

耐熱　105℃

耐圧　600V

色

UL1015　AWG10赤

UL1015　AWG10黒

UL1015　AWG10白

UL1015　AWG10黄

UL1015　AWG10緑

UL1015　AWG10青

☆袋入パック　条長　10m　・　1mX6色　・　2mX6色

☆ﾘｰﾙ巻き　R50・R100・R200・R305

※その他　色や長さはご相談下さい

※左から　UL1015　AWG14　AWG12　AWG10

※UL1015　AWG14　AWＧ12　ＡＷＧ１０　各50mリール

RADIO CIRCUIT WIRE

：

小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1015

2023.11.21

UL1015各種サイズ

UL AWM Style1015 CSA22.2 NO.127(CSA TEW)

耐圧600V

UL1015カット　小分け

・UL1015　AWG24　L-10パック　・2mX6色（７色）パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG22　L-10パック　・2mX6色（７色）パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG20　L-10パック　・2mX6色（７色）パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG18　L-10パック　・2mX6色（７色）パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG16　L-10パック　・2mX6色（７色）パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG14 　 L-10パック　・2mX6色パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG12　　L-10パック　・2mX6色パック　・L-50Rﾘｰﾙ　・L-100R

・UL1015　AWG10　　L-10パック　・2mX6色パック　・L-50Rﾘｰﾙ　・L-100R

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

UL1015ﾘｰﾙ巻　UL1015小袋　在庫品

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

RADIO CIRCUIT WIRE

小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

ツイスト加工　スパイラル加工　撚り合わせ加工・ケーブルツイスト・リード線・ハ－ネス　

2023.09.06

☆ツイストペア　加工

ツイスト（基本２本撚り） 単芯電線を2本撚り合わせた加工
信号の往きと還りを撚り合わせることで、外部からのノイズの影響を小さく抑えることが可能

平行線では、外部からのノイズがアンテナのように加算されてしまいますので、長距離を敷設した場合のノイズ量が非常に大きくなり、通信品質が悪化します。

ツイスト撚りの電線は、外部からのノイズが打ち消されるため品質が確保される利点があります。

また、ツイスト撚り（2本撚り）の電線は、外部にノイズを出すことがないため、他通信電線などへの影響を軽減することが可能になります。

ｲﾒｰｼﾞ　図式）

Photo_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

撚り合わせ加工対応

※2本撚り　3本撚り　4本撚り　5本撚り　６本より～9本撚りまで可能



例①UL１５７１　AWG３０　白/白　ツイスト加工　二本撚り　ﾘｰﾙ巻

Ul1571_awg30

●芯電線を2本撚り合わせた加工です

例②UL１５７１　AWG３０　黄/白　ツイスト　二本撚り　ﾘｰﾙ巻

UL1571 AWG30 ツイスト　黄白

例③UL1007　AWG16　青/緑　ツイスト　二本撚り

ツイスト　UL1007　AWG16　緑青　



例④KV　各サイズ　ツイスト　2本撚り

KV　ツイスト

kv03_15mm ツイスト

※サイズ0.3sq・0.5sq・0.75sq・1.25sq　※芯電線を2本撚り合わせた加工　※リール巻

 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

⑤UL1007　各種AWGサイズ対応　3本撚り

UL1007　3本撚りUL1007　3本撚り

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

例⑥KIV５．５ｓｑ　KIV　赤/黒　ツイスト加工　二本撚り

OFC オーディオにも最適

Ktf_55sq

例⑦MTW＋H05V-K　AWG18　ツイスト加工　二本撚り

対応　～８ｓｑまでOK

●芯電線を2本撚り合わせた加工です

サイズ組合せで対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

その他

エナメル線　２UEW　撚り合わせ（UEWツイスト・撚り合わせ）　

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

●芯電線を2本撚り合わせた加工です

●ツイスト（撚り線）により、配線の加工が容易になります。

●ツイスト加工した単芯電線は、未加工品の状態と比べ約5％前後　全長が短くなります。



小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

マテリアル（旧日立）UL3266

2023.06.17

◎マテリアル（旧日立）UL3266

定格300V　耐熱125℃　ROHS10

UL3266　サイズ UL3266　芯線構成 UL3266　AWG

各種UL3266　ボビン巻・リール巻にも対応

電線/ケーブル・・ﾘｰﾙ巻

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1007 各種リール巻

2023.01.07

UL1007 各種サイズ　リール巻

用途　・電気・電子機器の内部配線（二次側ﾘｰﾄﾞ線）

特長　・定格温度８０℃　定格電圧300V

・SN-UL1007（一括ｽｽﾞﾒｯｷ）　AWG28　　

L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−300Rﾘｰﾙ ・L-400R　・L-500R　・L-610R

・UL1007　AWG28　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ

Ul1007_awg28_l50r_2

・UL1007　AWG26　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ

・UL1007　AWG24　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ

・UL1007　AWG22　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ

・UL1007　AWG20　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ

・UL1007　AWG18　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ

・UL1007　AWG16　　L-50Rﾘｰﾙ　・L-100Rﾘｰﾙ　・L-200Rﾘｰﾙ　・L−305Rﾘｰﾙ

Ul1007_awg22_20_18_16_2

Ul1007_awg22_20_18_16_l50r

・SN-UL１００７AWG28（一括スズメッキ）

・UL１００７AWG28

・UL１００７AWG26

・UL１００７AWG24

・UL１００７AWG22

・UL１００７AWG20

・UL１００７AWG18

・UL１００７AWG16

例）　各種　L-50Rリール                                                                                      協和ハーモネット

Ul1007_l50r

ご希望の長さ（条長）で幅広く対応

UL各種ボビン巻　小分け

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

詳細データ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　協和ハ－モネット

UL1007各種　構成・外径

ul1007_サイズ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

RADIO CIRCUIT WIRE

小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

SSX10516 LF 電子機器内部配線用電線

2022.12.21

ＳＳＸ10516　ＬＦ

・ＵＬ　ＶＷ-1難燃対応　・絶縁体にフッ素樹脂を使用

・耐熱200℃　耐熱耐寒性、耐油、耐薬品、耐溶剤性に優れています

・誘電率、誘電体損失が小さく、伝送速度アップを要する電気回路に最適

・サイズ　ＡＷＧ28・ＡＷＧ26・ＡＷＧ24・ＡＷＧ22・ＡＷＧ20・ＡＷＧ18・ＡＷＧ16

TAIYO SSX10516

各種ロット、色、など詳細はお問合せ下さい。

ロット消化の小分けやボビン巻きなどにも対応可

小ロット・小分け・小口対応可

電線　/　同軸/ケーブル　/　ワイヤー　/ 切売・リール巻 電子部品　/　コネクタ　/　圧着端子 チューブ類　/　テープ類　/　各種アッセンブリ

詳細はお問合せ下さい

 サンコー電商　有限会社

sunco corporation

TEL0774-99-7500 FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com





一括スズコート　UL1007　AWG28

2022.10.15

  品名　SN-UL1007　AWG28（0.08sq相当品）

一括スズコート線（撚り線を一括スズ＝単線のように利用可）　

外径　1.2㎜

耐熱温度　80℃

耐圧300V　

　Snul1007_awg28

SN-UL1007　一括スズコート線　 AWG28赤

SN-UL1007 一括スズコート線　　AWG28黒

SN-UL1007 一括スズコート線　　AWG28白

SN-UL1007 一括スズコート線　　AWG28黄

SN-UL1007 一括スズコート線　　AWG28緑

SN-UL1007一括スズコート線 　　AWG28青

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

※比較

（下）UL1007　AWG28　赤

（上）SN-UL1007　AWG28　緑　一括ｽｽﾞ

Ul1007_awg28

他色も入手可能

☆袋入パック　条長（１０m　・　2mX6色）　

その他　条長と色組合せは相談可

Snul1007_awg28_2mx6

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1007

2022.07.21

UL1007 各種サイズ

用途　・電気・電子機器の内部配線（二次側ﾘｰﾄﾞ線）

・UL1007　AWG28　　L-10パック　・2mX（6色・7色・10色）　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG26　　L-10パック　・2mX（6色・7色・10色）　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG24　　L-10パック　・2mX（6色・7色・10色）　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG22　　L-10パック　・2mX（6色・7色・10色）　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG20　　L-10パック　・2mX（6色・7色・10色）　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG18　　L-10パック　・2mX6色パック　・L-50Rﾘｰﾙ　・L-100R

・UL1007　AWG16　　L-10パック　・2mX6色パック　・L-50Rﾘｰﾙ　・L-100R

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

詳細データ                                                                協和ハーモネット

特長　・定格温度８０℃　定格電圧300V

UL1007各種　構成・外径

Ul1007_5

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

RADIO CIRCUIT WIRE              協和ハーモネット

小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ

詳細はお問合せ下さい

サンコー電商　有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1571 AWG32

2022.06.23

UL1571 AWG32

・小型電子機器等の内部配線に使用される耐熱ビニル電線

・温度は80℃　耐電圧は30V以下　・AWG32

・導体断面積(m㎡＝SQ):0.035 　・導体構成(本/mm):7/0.08

・ビニル絶縁体標準外径0.65㎜ 　・標準長(m):500

UL1571 AWG32 RUL1571 AWG32

 ※UL1571　指定色でツイスト加工

例）黄/白のツイスト加工

UL1571 AWG30 ツイスト　黄白



詳細はお問合せ下さい

 サンコー電商　有限会社

sunco corporation

TEL0774-99-7500

FAX0774-88-6299

HP  https://www.sunco35.com/

e-mail  info@sunco35.com
