ツイスト加工 スパイラル加工 撚り合わせ加工・リード線・ハ-ネス

2024.09.06

☆ツイストペア 加工

ツイスト(基本2本撚り) 単芯電線を2本撚り合わせた加工
信号の往きと還りを撚り合わせることで、外部からのノイズの影響を小さく抑えることが可能

平行線では、外部からのノイズがアンテナのように加算されてしまいますので、長距離を敷設した場合のノイズ量が非常に大きくなり、通信品質が悪化します。

ツイスト撚りの電線は、外部からのノイズが打ち消されるため品質が確保される利点があります。

また、ツイスト撚り(2本撚り)の電線は、外部にノイズを出すことがないため、他通信電線などへの影響を軽減することが可能になります。

イメージ 図式)

Photo_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

撚り合わせ加工対応

※2本撚り 3本撚り 4本撚り 5本撚り 6本より~9本撚りまで可能



例①UL1571 AWG30 白/白 ツイスト加工 二本撚り リール巻

Ul1571_awg30

●芯電線を2本撚り合わせた加工です

例②UL1571 AWG30 黄/白 ツイスト 二本撚り リール巻

UL1571 AWG30 ツイスト 黄白

例③UL1007 AWG16 青/緑 ツイスト 二本撚り

ツイスト UL1007 AWG16 緑青



例④KV ツイスト 2本撚り

KV ツイスト

kv03_15mm ツイスト



※サイズ0.3sq・0.5sq・0.75sq・1.25sq ※芯電線を2本撚り合わせた加工

※リール巻

例⑤KIV 1.25sq ツイスト 2本撚り リール

 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

例⑥UL1007 AWG24 3本撚り

UL1007 3本撚りUL1007 3本撚り

例⑦UL1007 AWG26 5本撚り

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

例⑧KIV5.5sq KIV 赤/黒 ツイスト加工 二本撚り

OFC オーディオにも最適

Ktf_55sq

例⑨MTW+H05V-K AWG18 ツイスト加工 二本撚り

対応 ~8sqまでOK

●芯電線を2本撚り合わせた加工です

サイズ組合せで対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

その他

エナメル線 2UEW 撚り合わせ(UEWツイスト・撚り合わせ)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

●芯電線を2本撚り合わせた加工です

●ツイスト(撚り線)により、配線の加工が容易になります。

●ツイスト加工した単芯電線は、未加工品の状態と比べ約5%前後 全長が短くなります。



小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

リボンコード・接着コード・並列線・平列線

2024.09.02

接着コード(加工)・並列線・リボンコード

例)KV・HKV・UL1007線

ご指定で作成可能

①電線サイズ

②色指定(配列指定)2列~

ご指定で対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・



Photo_3_4    Rkv_2

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
弊社一部在庫品
・2列(2C)並行線(サイズ指定・色指定・列指定) 接着コード・リボンコード
・3列(3C)並行線(サイズ指定・色指定・列指定) 接着コード・リボンコード
・10列(10C)並行線(サイズ指定・色指定・列指定) 接着コード・リボンコード
ETC・・・・

例)RKV 0.3sqX4R(緑赤青黒)指定 200mロット
OLYMPUS DIGITAL CAMERA
仕様 T:軟銅線 TA:スズメッキ軟銅線 選択可
例)KV0.3sqX2R
※リール巻
例)RKV 0.3X3R 0.3X4R
RKV03X3 03X4 1

例)7/0.08X8R(AWG32相当X8列) 極細並列 外径0.65㎜X8R
hrkv-7/0-08x8 極細並列

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック
詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

電線ライン加工 ケーブルライン加工

2024.08.10

電線ライン加工 ケーブルライン加工のご案内

オリジナルのハーネス作成にも最適
同色系でもライン入り作成で識別可能

・自動車、車、バイク、オートバイ、機器類、機械類などのハーネスなど幅広い用途で使用されている配線色。

・対応可能な電線 種類

(例)・KV・VSF・KIV・UL各種など 要相談

・サイズ 0.2sq~

・直線ライン入り325sqまで

・スパイラルライン入り60sqまで

※線材の種類によって異なります

・色【配色】単色に対して別色

①直線ライン入り加工

②スパイラルライン加工

※ベース色とライン色の指定

各色の組み合わせで幅広いニーズにお応えできます。

※スパイラルライン UL1007

ライン入り加工 束 リール

※ご希望あれば ボビン巻 リール巻 対応可

※KV ストレートライン

ライン入り加工 リール.2

拡大イメージ

ライン入り加工 リール

各種 詳細はお問合せ下さい

小ロット・小分け・小口対応可

電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 電線・電材

サンコー電商 有限会社 sunco corporation

TEL0774-99-7500  FAX0774-88-6299

URL  https://www.sunco35.com/

E-mail  info@sunco35.com

CP-100(シガープラグ)CPF-100( ヒューズ) CPR-1P(シガージャック・ソケット1P) シガーソケット

2024.08.01

①CP-100 シガープラグ・シガーソケット

定格 DC12/24V

最大 8A 以内

国産車両専用

Cp100

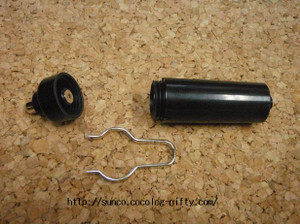

003

Cp100_2

DC全般に電源取り シガープラグ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

②CPF-100(ヒューズタイプ)

CPF-100 B

組立① ヒューズBOXに電源コードを半田

CPF-100 A

組立②

CPF-100 D

組立③

CPF-100

組立④完成

③CPシート シリコンゴム製

シガープラグ類全般で抜け防止・ストレス回避

上記画像ように被せて差し込むだけでOK

※輸入品のシガープラグなど車両問わず

※携帯充電中など気付けば接触不良で再度差し込みと充電

このような体験した方はお勧めアイテムです



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

◎2.0-CPF-15A L-2(電源取出し CPF15A)

※電線1.25~2sq対応 ヒューズはFGBO125Vタイプ

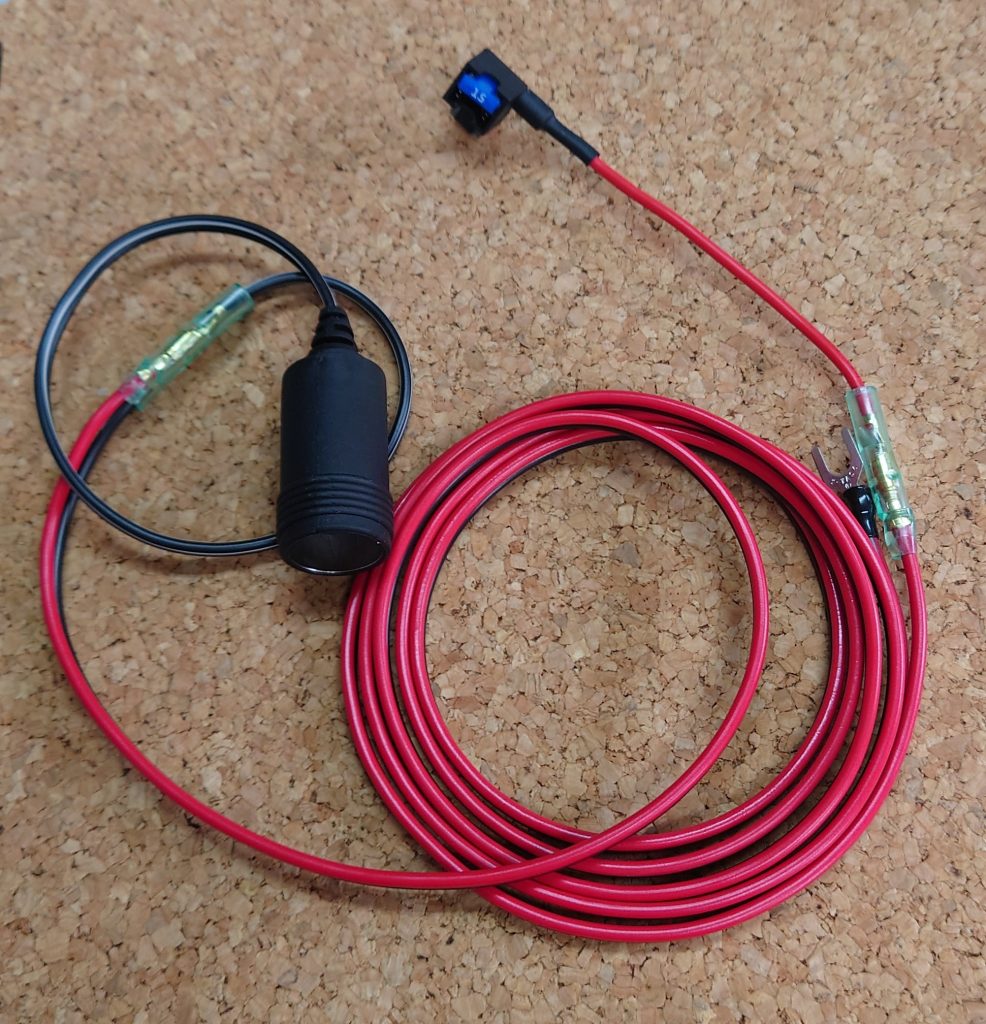

シガープラグからの電源取出しセット シガープラグにヒューズセットタイプ

無線機の電源カプラ

_20191212_203736

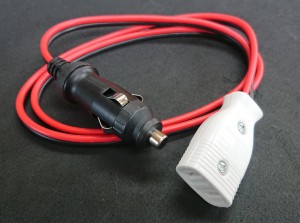

◎J付電源コード コンセントタイプ メス付+シガープラグ ヒューズ内蔵

大型車両 ダンプ トラック キャンピングカー・など 24V・12V車量

電圧12V・24Vなどのコンセント プラグをシガプラグにて利用可能

J付電源コード2sq赤黒CPF10A赤+L-1.2jpg

御希望の長さや仕様で製作可能

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

③CPR-1P シガージャック・ソケット コード付1P

VFF 0.75sq L-300

車の電源取り出しで最も簡単にできる方法は、シガーソケットからの電源取り出しではないでしょうか。
簡単に言えば、家で電化製品を使う場合のコンセントとプラグの関係です

Cpr1p_a

005

DCジャックにリード付

シガージャック(リード付)

シガーソケット(リード付)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

④シガーソケット・DCジャック(メス)

・パネル取付タイプで蓋有タイプ

自動車などの電源取り

Dc_2

Dc_4 Dc_5

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

⑤シガーソケット・DCジャック(メス)

・パネル取付タイプで蓋無しタイプ

自動車などの電源取り

Photo Photo_2

・シガープラウとシガージャック(ソケット)分岐(分配)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

DC充電 車両インレット CHL-02 矢崎

2023.12.26

(CHAdeMOに準拠)

・日米欧で使用可能なDC充電 車両インレット

・電気自動車が世界展開される中、国際的に幅広く使用されています

・ CHAdeMO 仕様のコネクタを差し込んで充電

・欧州ELV、ROHS指令に対応

※長さやカバーキャップLEFT・RIGHTのご指定で対応

※長さやカバーキャップLEFT・RIGHTのご指定で対応


※長さやカバーキャップLEFT・RIGHTのご指定で対応


※長さやカバーキャップLEFT・RIGHTのご指定で対応

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

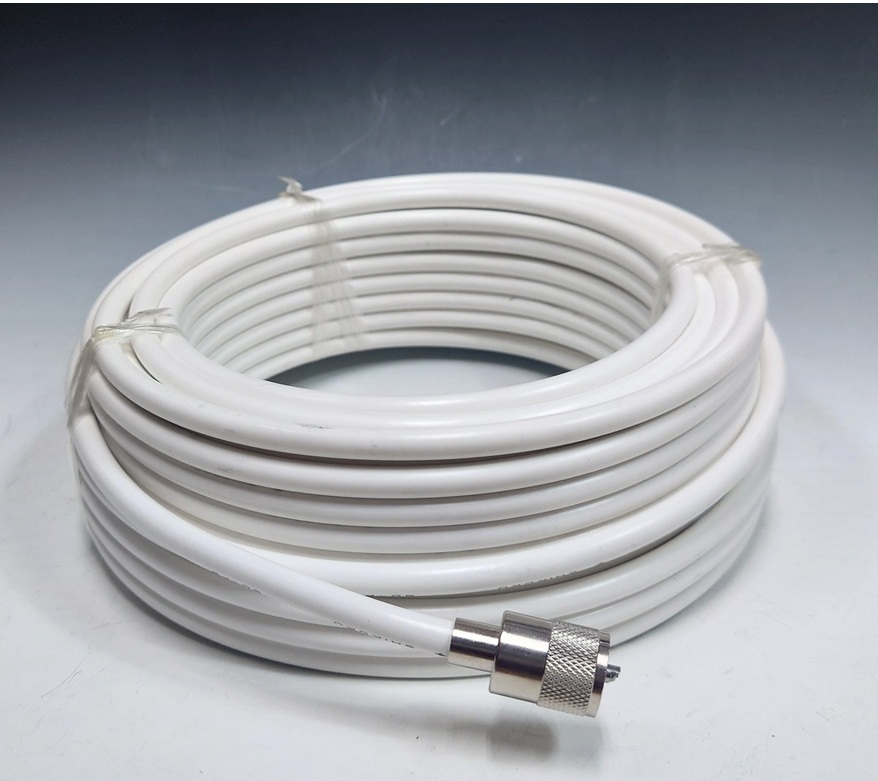

四国電線 同軸ケーブル各種

2023.12.26

・衛星放送受信用 同軸ケーブル 映像 CATV 衛星放送 ビル共聴システム

・75Ω系テレビ受信用 C型 同軸ケーブル 映像 テレビ 防犯カメラなど

自動車・船舶などのTV・ラジオ・電話受信など

・50Ω D型 同軸ケーブル 通信・無線・防災無線

車載デジタル放送受信・電子機器の内部・ETC・車載カメラ・電子ミラーなど

・CATV用  CATV用支線及び引き込み線 双方向のCATVシステム

・マイクロホンコード 音響・計装機器用ケーブル シールド線

・GS  自動車・船舶などのTV 携帯電話などの通信・電子機器など

・EM電線 EMケーブル エコ電線(燃焼時の安全性・有害物質を不含)

※各種同軸とコネクターご指定で製作対応可

詳細カタログ
製品カタログ|四国電線株式会社 (shikokucable.co.jp)

詳細はお問い合わせ下さい

小ロット・小分け・小口対応可

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

オリジナル品 (接着線・並列線・平列線・リボン線)・RKV・SP・シールド

2023.12.01

オリジナル品 (接着線・並列線・平行線・リボン線)

例)KVやHKVの場合

サイズ・色指定・配列指定

作成可能

Rkv_3 Rkv_3_2 Rkv_2

様々なアイデアなどを製作可能

ご希望などあればご相談承ります

Rkv_1_2

RKVとはR(リボン)KV

例:(画像右から)

RKV  0.5sqX10列

RKV  0.3sqX10列

H-RKV 10/0.12X10列 耐熱

KV-SP 7/0.18X7/0.18X2列

HKV 7/0.18X3列 耐熱

KV-SP 7/0.18XX2列

KV-SP 7/0.18X2列

KV-SP 7/0.18X2列

H-RKV 7/0.08X2列(極細並列線)

例)SHW 7/0.08(AWG32相当品TA)外径0.65㎜の極細の並列8列

hrkv-7/0-08x8 極細並列

・KV 0.75sqX2列 黒/白 並列加工 平列加工

KV-SP 0.75sq  黒/灰

・KV 0.3sqX2列 各色 並列加工 平列加工

ご指定で作成可能

仕様 T:軟銅線 TA:スズメッキ軟銅線 選択可

※KV0.3の3列と4列の例

RKV03X3 03X4 1

・KIV 0.5X6R 並列加工


並列加工・平行加工 シールド線

詳細はお問合せ下さい

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

10/0.12(0.1sq)HSP 赤/黒

2023.11.08

品名 10/0.12(0.1sq) HSP

極細線の平行線 赤/黒

耐熱温度 90℃

外径1.0㎜X2.0㎜

☆袋入パック 条長(5m・10m・20m)

Hsp10_012_l5

品名 10/0.12(0.1sq) HSP

極細線の平行線 赤/黒

耐熱温度90℃

外径1.0㎜X2.0㎜

☆各リール巻き

R50 ・ R100 ・R200~500(100m単位)

HSP10 0.12 L50R

・HSP 10/0.12 赤/黒 50mリール

HSP10 0.12 L100R

・HSP 10/0.12 赤/黒 100mリール

Hsp_l200r

・HSP 10/0.12 赤/黒 200mリール

HSP 0 0.12

各種 リール巻き

極細平行線 並列加工 各種



※各種 線材・サイズ・色指定で製作対応可能



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

上記商品は当社のオリジナル品

LEDなどの多目的にご利用頂いております

*色味・配列数・指定で受注生産OK(500mロット)

例)10/0.12 HSP 赤/白

HSP耐熱10/0.12【0.1sq】赤/白

HSP耐熱10/0.12【0.1sq】赤/白

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

SHMC-8

2023.10.15

SHMC-8(複合マイクロホンケーブル)

耐熱7本X10/0.12(約0.11sq)+耐熱1本シース付横巻シールド線

合計8芯 内シールド1本のマルチケーブル



・耐熱110℃ 10/0.12(約0.11sq)7本 錫メッキ軟銅線 外径1.0mm

・耐熱110℃ 横巻シールド線 錫メッキ軟銅線 外径1.6mm

・全体 紙テープ絶縁紙→ビニル艶消黒 外径5.0mm

Shmc8_j_3

Shmc8

各種ボビン(リール巻き)



Shmc8_r_2

各種パック(小袋)



Shmc8_pack_2

例)     5mパック           3mパック

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・



Mic8p88

※MIC-8P(画像上部)+モジュラプラグ(画像下部)

各種MICコネクターやモジュラプラグに対応

パーツとしても取扱可

・MIC-8P

・モジュラプラグ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

アマチュア無線用マイク変換ケーブル(変換コード)

マイクセット接続

・S-8MI(D-8MI同等品)条長1.3m

アイコムマイク変換ケーブル(MIC-8PXモジュラプラグ)

・S-8MK(D-8MK同等品)条長1.3m

ケンウッドマイク変換ケーブル(MIC-8PXモジュラプラグ)

・S-88I(D-88I同等品)条長1.3m

アイコム(iCOM)マイク変換ケーブル(MIC-8PXMIC-8P)

その他



S8mi



S8mi_2

在庫品として1.3m

複合ケーブル SHMC-8 変換マイク各種

小ロット・小分け・小口対応可

詳細はお問合せ下さい

サンコ-電商有限会社

sunco corporation

TEL0774-99-7500

FAX0774-88-6299

HP  https://www.sunco35.com/

e-mail  info@sunco35.com

HSP 7/0.12X2  極細平行線

2023.06.26

・7/012(0.08sq相当品)X2C(赤/黒) 受注製作品

外径0.8㎜X1.6㎜   耐熱90℃   極細平行線

OLYMPUS DIGITAL CAMERA

電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻
電子部品 / コネクタ / 圧着端子
チューブ類 / テープ類 / 各種アッセンブリ
京都 / 電線・電材 / 商社

詳細はお問合せ下さい



サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL  https://www.sunco35.com/
E-mail  info@sunco35.com
