ブログ

UL1061

2013.10.12

品名 UL1061 AWM LF

機器内配線用電線

特長

・仕上がり外径が細く、配線スペースを取りません。

・ROHS対応PVC絶縁の環境配慮型

・機械的強度に優れている



用途

電気、電子機器の内部配線



サイズ     構成     絶縁外径

AWG30  7/0.102    0.80mm

AWG28  7/0.127    0.88mm

AWG26  7/0.16     0.98mm

AWG24  11/0.16    1.11mm

AWG22  17/0.16    1.26mm

AWG20  26/0.16    1.44mm

耐熱温度 80℃

耐圧300V

1巻610m

Ul1061_awg26 Ul1061_awg26_2

※ご要望によりカット・リール巻(ボビン巻)対応可

メーカー 日立 詳細

http://www.hitachi-cable.co.jp/products/cables/lineup/ul/ewc/index.html





電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL  https://www.sunco35.com/
E-mail  info@sunco35.com

スダレ型オキフレックス(UL2651) 機器用電線

2013.01.30

機器用電線(オキフレックス)

UL2651(105℃ 300V)

Oki_flex

特長

・各芯線が長さ方向に渡って融着部分と非融着部分とが一定間隔で連続した構造

(融着部:30mm/非融着部:70)となっており、複雑な筐体内の固定配線に最適です

・製品は環境対応製品(ROHS指令)に適合しています

用途

・コンピューター、周辺機器、通信機器、事務機器等をはじめとする内部固定配線に最適

Oki_flexs_fkexs4

・( )は下記品種構成表による芯数を記入

・7030は非融着部70㎜、融着部30㎜を表します

・3030は非融着部30㎜、融着部30㎜を表します

Okiflex

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

一括スズコート UL1007 AWG28

2012.10.15

  品名 SN-UL1007 AWG28(0.08sq相当品)

一括スズコート線(撚り線を一括スズ=単線のように利用可)

外径 1.2㎜

耐熱温度 80℃

耐圧300V

 Snul1007_awg28

SN-UL1007 一括スズコート線  AWG28

SN-UL1007 一括スズコート線  AWG28黒

SN-UL1007 一括スズコート線  AWG28

SN-UL1007 一括スズコート線  AWG28

SN-UL1007 一括スズコート線  AWG28

SN-UL1007一括スズコート線   AWG28

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

※比較

(下)UL1007 AWG28 赤

(上)SN-UL1007 AWG28 緑 一括スズ

Ul1007_awg28

他色も入手可能

☆袋入パック 条長(10m ・ 2mX6色)

その他 条長と色組合せは相談可

Snul1007_awg28_2mx6

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

ツイストペア形オキフレックス(UL20591)

2012.09.26

ツイストペア形オキフレックス(UL20591)

UL STYLE NO.20591 80℃ 150V

Twist591_fig01

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

特長

耐ノイズ、クロストーク対策として、2心線を捻り合わせたツイストペア構造になっています。
融着部分(フラット部分)と非融着部分(ツイストペア部分)とが連続した構造ですので、丸めたり、曲げたりの固定配線が容易です。
この製品は環境対応製品です。RoHS指令に適合しています。

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

.用途
コンピュータ、周辺機器、通信機器、事務機器等をはじめとする内部固定配線に最適です。

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

形状

Twist591_fig02

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

特性

導体抵抗 Ω/km(20℃) 222以下 特性インピーダンス(※1)Ω 標準140
絶縁抵抗 MΩ-km(20℃) 100以上 伝搬遅延時間(※1)ns/m 標準5.0
耐電圧 Vrms/min 1500 近端クロストーク(※1)% 標準4.8
静電容量(※1)pF/m 標準44
  • ※1 測定法はGSGモードによるものです。

品名・心線の配色

TPFLEX-N ( )P-7/0.127-250 赤-灰-灰-灰-緑・・・・1番心線=赤、5n番心線=緑、その他=灰
TPFLEX-N4 ( )P-7/0.127-250 茶-赤-橙-黄-緑-青-紫-灰-白-黒・・・・(以後10色の繰り返し)
  • ※( )内は下記品種構成表による対数を記入してください。

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

品種構成表

◎は標準在庫品です。○は生産対応品です。

対数
(心数)
導体
(本/mm)
絶縁体 スパン mm 全幅 mm 線間ピッチ mm 販売標準長 N N4
5(10) AWG28
(7/0.127)
軟質塩化
ビニル
11.43 12.7 1.27 30.5m/1リール
(100フィート)
8(16) 19.05 20.3
10(20) 24.13 25.4
13(26) 31.75 33.0
15(30) 36.83 38.1
17(34) 41.91 43.2
20(40) 49.53 50.8
25(50) 62.23 63.5
30(60) 74.93 76.2
32(64) 80.01 81.3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

OKI⇒http://www.okidensen.co.jp/jp/prod/cable/flat/twist591_okiflex.html

・5(10)芯数 AWG28 幅12.7

Tpflexn_5p_7_0127_250_1

Tpflexn_5p_7_0127_250_2_2 Tpflexn_5p_7_0127_250_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL3265

2012.07.23

UL3265各種サイズ

・UL3265 AWG30

・UL3265 AWG28

・UL3265 AWG26

・UL3265 AWG24  L-10パック ・2mX7色パック ・L-50Rリール ・L-100R ETC

・UL3265 AWG22  L-10パック ・2mX7色パック ・L-50Rリール ・L-100R ETC

・UL3265 AWG20

 その他にも条長指定 対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

詳細データ

UL3265各種 構成・外径

Ul3265

1巻=610m

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

RADIO CIRCUIT WIRE

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1007 AWG16

2011.12.12

①品名 UL1007 AWG16(1.25sq相当品)

外径 2.4㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG16

UL1007 AWG16黒

UL1007 AWG16白

UL1007 AWG16黄

UL1007 AWG16緑

UL1007 AWG16青

他色(茶・橙・灰・紫)も入手可能

☆袋入パック                                                       協和ハーモネット

条長(10m ・ 2mX6色 ・ 2mX7色・2mX10色

Ul1007_awg16 Ul1007_awg16_2 Ul1007_awg16_3

Ul1007_awg18_4 Ul1007_awg18_5 Ul1007_awg18_6  Ul1007_awg16_2mx6

その他 条長と色組合せは相談可                   協和ハーモネット

EX・50mリール・100mリール・305mリール

Ul1007_awg16

詳細はお問い合わせ下さい

RADIO CIRCUIT WIRE

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com

UL1007 AWG18

2011.12.12

①品名 UL1007 AWG18(0.75sq相当品)

外径 2.1㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG18

UL1007 AWG18黒

UL1007 AWG18

UL1007 AWG18

UL1007 AWG18

UL1007 AWG18

他色(茶・橙・灰・紫も入手可能

☆袋入パック

条長(10m ・ 2mX6色 ・ 2mX7色・2mX10色)     協和ハーモネット

Ul1007_awg18_2 Ul1007_awg18_3 Ul1007_awg18_4

Ul1007_awg18 Ul1007_awg18_2 Ul1007_awg18_3 Ul1007_awg182mx6

その他 条長と色組合せは相談可                                                                    協和ハーモネット

EX・50mリール・100mリール・305mリール

Ul1007_awg18

:

詳細はお問い合わせ下さい

RADIO CIRCUIT WIRE

:

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

  小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい



サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com


UL1015 AWG24・AWG22・AWG20・AWG18・AWG16

2011.02.15

①品名 UL1015 AWG24(0.2sq相当品)

外径 2.3㎜

耐熱 105℃

耐圧 600V

UL1015 AWG24赤

UL1015 AWG24黒

UL1015 AWG24白

UL1015 AWG24黄

UL1015 AWG24緑

UL1015 AWG24青

他色 入手可能

☆袋入パック 条長 10m ・ 1mX6色 ・ 2mX6色

☆リール巻き R50・R100・R200・R305



②品名 UL1015 AWG22(0.3sq相当品)

外径 2.4㎜

耐熱 105℃

耐圧 600V

UL1015 AWG22赤

UL1015 AWG22黒

UL1015 AWG22白

UL1015 AWG22黄

UL1015 AWG22緑

UL1015 AWG22青

他色 入手可能

☆袋入パック 条長 10m ・ 1mX6色 ・ 2mX6色

☆リール巻き R50・R100・R200・R305

③品名 UL1015 AWG20(0.5sq相当品)

外径 2.7㎜

耐熱 105℃

耐圧 600V

UL1015 AWG20赤

UL1015 AWG20黒

UL1015 AWG20白

UL1015 AWG20黄

UL1015 AWG20緑

UL1015 AWG20青

他色 入手可能

☆袋入パック 条長 10m ・ 1mX6色 ・ 2mX6色

☆リール巻き R50・R100・R200・R305

④品名 UL1015 AWG18(0.75sq相当品)

外径 3.0㎜

耐熱 105℃

耐圧 600V

UL1015 AWG18赤

UL1015 AWG18黒

UL1015 AWG18白

UL1015 AWG18黄

UL1015 AWG18緑

UL1015 AWG18青

他色 入手可能

☆袋入パック 条長 10m ・ 1mX6色 ・ 2mX6色

☆リール巻き R50・R100・R200・R305

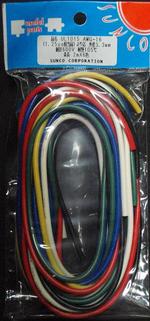

⑤品名 UL1015 AWG16(1.25sq相当品)

外径 3.3㎜

耐熱 105℃

耐圧 600V

UL1015 AWG16赤

UL1015 AWG16黒

UL1015 AWG16白

UL1015 AWG16黄

UL1015 AWG16緑

UL1015 AWG16青

他色 入手可能

☆袋入パック 条長 10m ・ 1mX6色 ・ 2mX6色

Ul1015_awg16_1mx Ul1015_awg16_2mx

☆UL1015 リール巻き R50・R100・R200・R305

上記以外の色も入手可能

各種の仕様(色味や条長)はご相談下さい

RADIO CIRCUIT WIRE

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com













UL1007 ⑤AWG22 ⑥AWG20

2011.02.15

⑤品名 UL1007 AWG22(0.3sq相当品)

外径 1.6㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG22赤

UL1007 AWG22黒

UL1007 AWG22白

UL1007 AWG22黄

UL1007 AWG22緑

UL1007 AWG22青

UL1007 AWG22紫 ↑(2mX7色)

UL1007 AWG22橙

UL1007 AWG22茶

UL1007 AWG22灰 ↑(2mX10色)

他色も入手可能

☆袋入パック 条長(10m ・ 2mX6色 ・ 2mX7色・2mX10色)

その他 条長と色組合せは相談可                                                  協和ハーモネット

    UL1007 AWG22 2mX10

☆リール巻き R50 ・ R100~R305まで対応

Ul1007_awg22

(一巻=305m 各種ご相談承ります)

:

⑥品名 UL1007 AWG20(0.5sq相当品)

外径 1.8㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG20赤

UL1007 AWG20黒

UL1007 AWG20白

UL1007 AWG20黄

UL1007 AWG20緑

UL1007 AWG20青 ↑(2mX6色)

UL1007 AWG20紫 ↑(2mX7色)

UL1007 AWG20橙

UL1007 AWG20茶

UL1007 AWG20灰 ↑(2mX10色)

他色も入手可能

☆袋入パック 条長(単色10m・2mX6色・2mx7色・2mX10色)

その他 条長と色組合せは相談可                    協和ハーモネット

UL1007 AWG20 2mX10

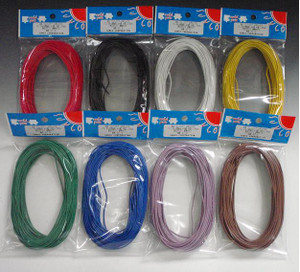

例)単色 20mパック ご要望に対応

Ul1007_l20

☆リール巻き R50 ・ R100~R305まで対応

Ul1007_awg20

(一巻=305m 各種ご相談承ります)

上記にご案内した以外のUL各種(サイズや色味)も入手可能

(各種、リール巻き・パックなど詳細はご相談下さい)                   協和ハーモネット

RADIO CIRCUIT WIRE



小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP
https://www.sunco35.com/
e-mail  info@sunco35.com

UL1007 ③AWG26 ④AWG24

2011.02.15

③品名 UL1007 AWG26(0.15sq相当品)

外径 1.3㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG26赤

UL1007 AWG26黒

UL1007 AWG26白

UL1007 AWG26黄

UL1007 AWG26緑

UL1007 AWG26青 ↑(2mX6色)

UL1007 AWG26紫 ↑(2mX7色)

UL1007 AWG26橙

UL1007 AWG26茶

UL1007 AWG26灰 ↑(2mX10色)

他色も入手可能

☆袋入パック                                                      協和ハーモネット

条長10m

Ul1007_awg26_l10_2 Ul1007_awg26_l10_3 Ul1007_awg26_l10_4 Ul1007_awg26_l10_5

(2mX6色 ・ 2mX7色 ・ 2mX10色)

Ul1007_awg26_2mx6 Ul1007_awg26_2mx7 Ul1007_awg26_2mx10

その他 条長と色組合せは相談可

☆リール巻き R50 ・ R100~R305まで対応

Ul1007_awg26

(一巻=305m 各種ご相談承ります)      協和ハーモネット

:

:

:

④品名 UL1007 AWG24(0.2sq相当品)

外径 1.5㎜

耐熱温度 80℃

耐圧300V

色味

UL1007 AWG24 赤

UL1007 AWG24黒

UL1007 AWG24白

UL1007 AWG24黄

UL1007 AWG24緑

UL1007 AWG24青 ↑(2mX6色)

UL1007 AWG24紫 ↑(2mX7色)

UL1007 AWG24橙

UL1007 AWG24茶

UL1007 AWG24灰 ↑(2mX10色)

他色も入手可能                      協和ハーモネット

☆袋入パック 条長(10m ・ 2mX6色 ・ 2mX7色 ・2mX10色)

その他 条長と色組合せは相談可

Ul1007_awg24_2mx6   Ul1007_awg24_2x10

☆リール巻き R50 ・ R100~R305まで対応

Ul1007_awg24

(一巻=305m 各種ご相談承ります)

RADIO CIRCUIT WIRE

小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい

サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP  https://www.sunco35.com/
e-mail  info@sunco35.com
