ツイスト加工・撚り合わせ加工・ケーブルツイスト・リード線・ハ-ネス

2019.09.28

☆ツイストペア 加工

ツイスト(基本2本撚り) 単芯電線を2本撚り合わせた加工
信号の往きと還りを撚り合わせることで、外部からのノイズの影響を小さく抑えることが可能

平行線では、外部からのノイズがアンテナのように加算されてしまいますので、長距離を敷設した場合のノイズ量が非常に大きくなり、通信品質が悪化します。

ツイスト撚りの電線は、外部からのノイズが打ち消されるため品質が確保される利点があります。

また、ツイスト撚り(2本撚り)の電線は、外部にノイズを出すことがないため、他通信電線などへの影響を軽減することが可能になります。

イメージ 図式)

Photo_3

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

※2本撚り 3本撚り 4本撚り 5本撚り 6本より~9本撚りまで可能



例①UL1571 AWG30 白/白 ツイスト加工 二本撚り リール巻

Ul1571_awg30

●芯電線を2本撚り合わせた加工です

・UL1571 AWG30 黄/白 ツイスト 二本撚り リール巻

UL1571 AWG30 ツイスト 黄白

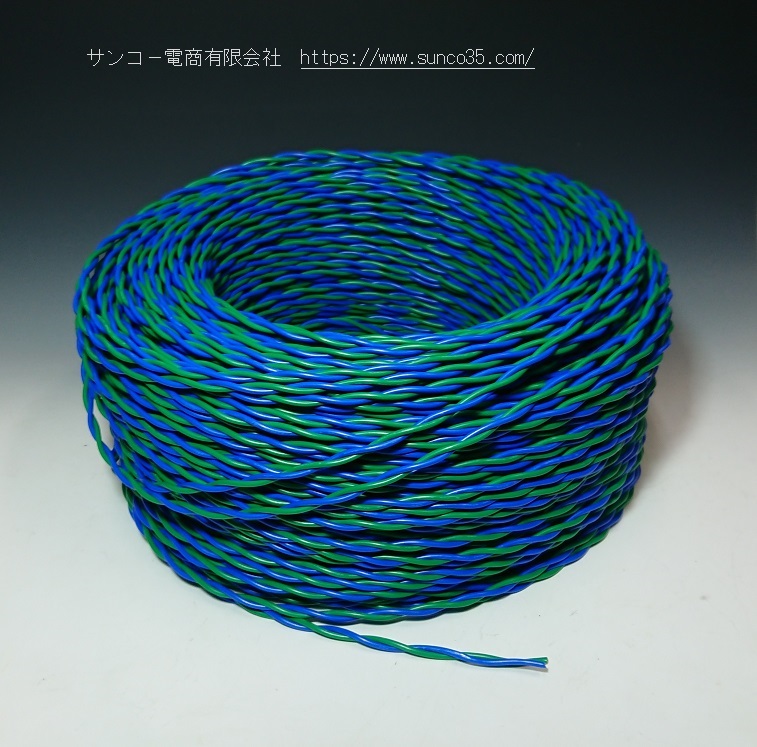

・UL1007 AWG16 青/緑 ツイスト

ツイストAWG16 リールツイスト UL1007 AWG16 緑青

②KV ツイスト 2本撚り

KV ツイスト

※サイズ0.3sq・0.5sq・0.75sq・1.25sq

KV0.3sqツイスト

 ●芯電線を2本撚り合わせた加工です



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

③KTF5.5sq S-HI-SOFT 赤/黒 ツイスト加工 二本撚り

OFC オーディオにも最適

Ktf_55sq

拡大 KTF5.5sq S-HI-SOFT 赤/黒 ツイスト 二本撚り

OFC オーディオにも最適

Ktf_55sq_2

対応 8sqまでOK

●芯電線を2本撚り合わせた加工です

サイズ組合せで対応可

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

④KV0.3 緑/黄 ツイスト加工 二本撚り

Kv03_15mm

ピッチ15mm

Kv0315mm

●芯電線を2本撚り合わせた加工です

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

その他

エナメル線 2UEW 撚り合わせ(UEWツイスト・撚り合わせ)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

●芯電線を2本撚り合わせた加工です

●ツイスト(撚り線)により、配線の加工が容易になります。

●ツイスト加工した単芯電線は、未加工品の状態と比べ約5%前後 全長が短くなります。



小ロット・小分け・小口対応可
電線/ケーブル・切売・リール巻・パック

詳細はお問合せ下さい
