2018.02.08
品名 7/0.18×2（0.2ｓｑ）
細線 赤黒
外径1.3㎜X2.6㎜
☆袋入パック 条長（５m・１０m）
品名 7/0.18×2（0.2ｓｑ）
細線 赤黒
外径1.3㎜X2.6㎜
☆各ﾘｰﾙ巻き R50m・R100m・R200m
その他
黒/白 ・ 黒/灰・（２列７/0.18X2 標準在庫品）
0.2sqX２R
*色味・配列・指定で受注生産OK（200mロット）
黒/白/赤（３列 ７/0.18X3 標準在庫品）
0.2sqX３R
上記商品は当社のオリジナル品
*色味・配列・指定で受注生産OK（200mロット）
：
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
2018.01.15
平編スズメッキ銅線TBC・・・素線にスズメッキ軟銅線を使用したもの
構造
スズメッキ軟銅線およびその他の素線を集束（集めて束により合わせること）したものを編組し、中空の 丸編組線や平らに成型した平編組線とします。
可とう性（柔軟性）を必要とする電気用導体として、電気機器の接続部、アース線等の使用に適しています。
導線を平編チューブ状に編んだ物。
チューブ状になっているため中に電線を通してシールドとしても使える。
絶縁されていない為、接続場所が高温などで絶縁が溶ける心配もありません。
逆に絶縁されていないのでショートには注意。
構 成
平編線の大きさは、公称断面積(mm2)＝sq表記
断面積の許容差は表の本数に対して±５％以内にする
特長
・ 柔軟性に優れ、機器の作動部の取付けに最適。
・ 表面積が大きいため放熱効果に優れ、安全電流が大きい。
・機器の振動を吸収するため、端子のゆるみを防止に最適。
・低電圧、大容量の箇所に最適。
・ 大容量を必要とする場合は重ね合わせて使用できるため、省スペースで対応可。
用途例
バスダクト用可とう導体 ・ 電解槽用リード線 ・ パンタグラフリード線
バッテリーアース線 ・ マグネットスイッチリード線
その他可とう性を必要とする口出線、アース線等
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
イメージ
例 画像
上 TBC平編銅線 8sq TA３６/２０/０．１２
中 TBC平編銅線 5.5sq TA４９０/０．１２
下 TBC平編銅線 3.5sq TA２４/１３/０．１２
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小袋（パック）
1.25ｓｑ 3．5ｓｑ 5．5ｓｑ ８ｓｑ
パック（袋入り）
例）１m ・ ３m ・ ５m～
各種サイズ カット対応可
例） 大容量タイプ TBC60sq
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
2018.01.07

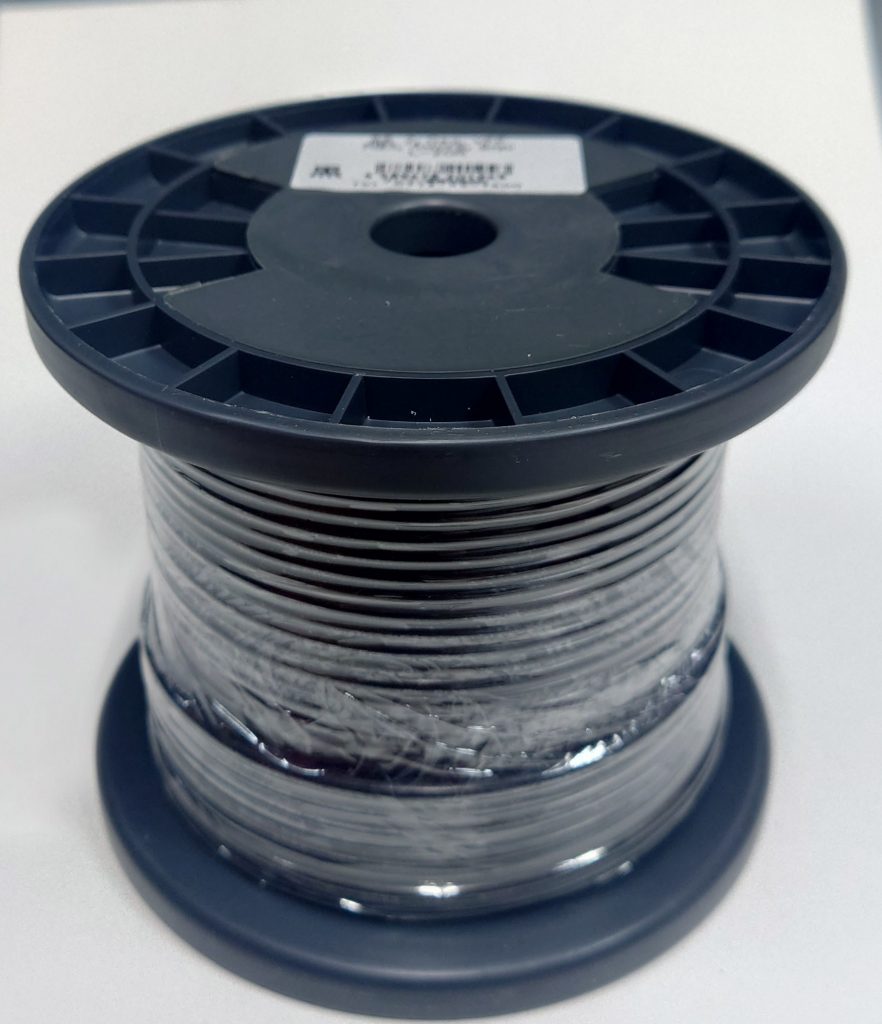

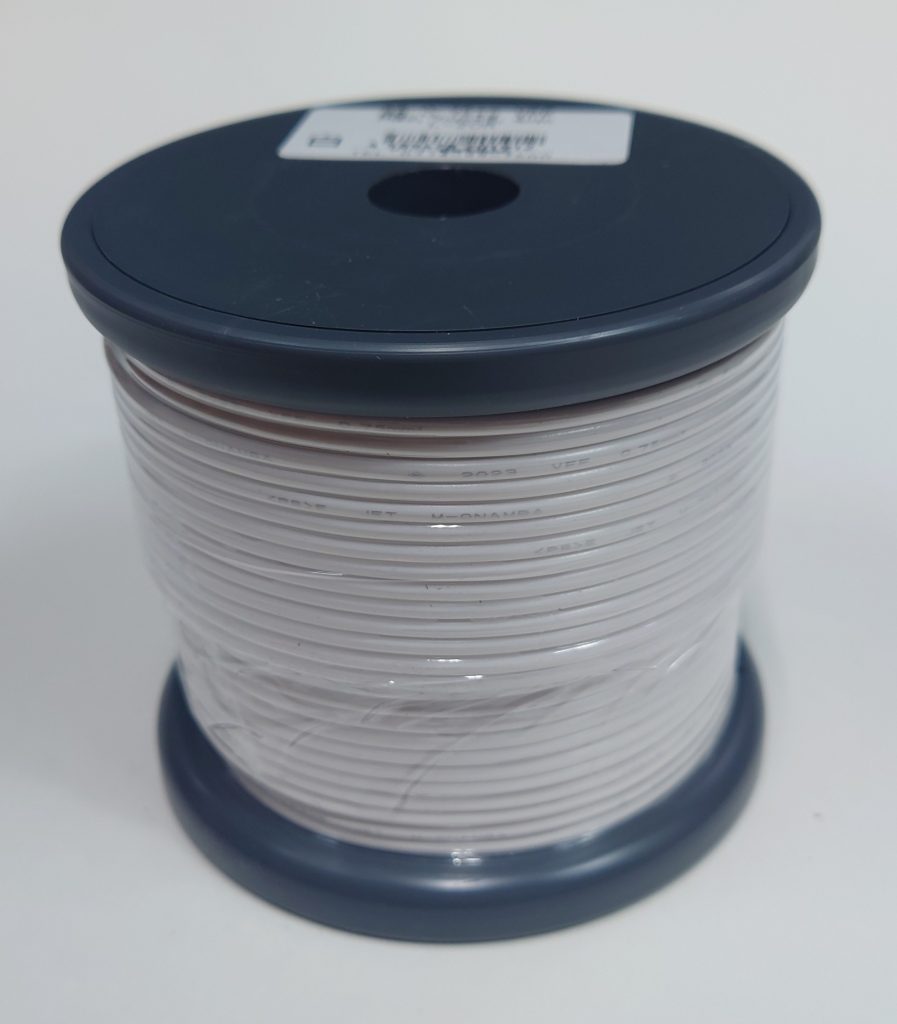

UL1007 各種サイズ リール巻
用途 ・電気・電子機器の内部配線（二次側ﾘｰﾄﾞ線）
特長 ・定格温度８０℃ 定格電圧300V
・SN-UL1007（一括ｽｽﾞﾒｯｷ） AWG28
L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−300Rﾘｰﾙ ・L-400R ・L-500R ・L-610R
・UL1007 AWG28 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ
・UL1007 AWG26 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ
・UL1007 AWG24 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ
・UL1007 AWG22 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ
・UL1007 AWG20 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ
・UL1007 AWG18 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ・L-610Rﾘｰﾙ
・UL1007 AWG16 L-50Rﾘｰﾙ ・L-100Rﾘｰﾙ ・L-200Rﾘｰﾙ ・L−305Rﾘｰﾙ
・SN-UL１００７AWG28（一括スズメッキ）
・UL１００７AWG28
・UL１００７AWG26
・UL１００７AWG24
・UL１００７AWG22
・UL１００７AWG20
・UL１００７AWG18
・UL１００７AWG16
例） 各種 L-50Rリール 協和ハーモネット
ご希望の長さ（条長）で幅広く対応
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
詳細データ 協和ハ－モネット
UL1007各種 構成・外径
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
RADIO CIRCUIT WIRE
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
2017.12.21
S7625シリーズ 小型カプラセット（オス・メス各種カプラ オス・メス各種端子）
・250Ｖ 5Ａに対応
・小型のカプラセットですのでコンパクトに結線。
・種類 1Ｐ・2Ｐ・3Ｐ・4Ｐ・5Ｐ・6Ｐ・9Ｐ・12Ｐ・15Ｐ
拡大 2Ｐ・3Ｐ・4Ｐ
